Насосная штанга представляет собой штанговую балку для откачки скважины, ее верхняя часть соединяет полированную штангу штанги, под насосными штангами соединяется насос для передачи мощности для откачки.

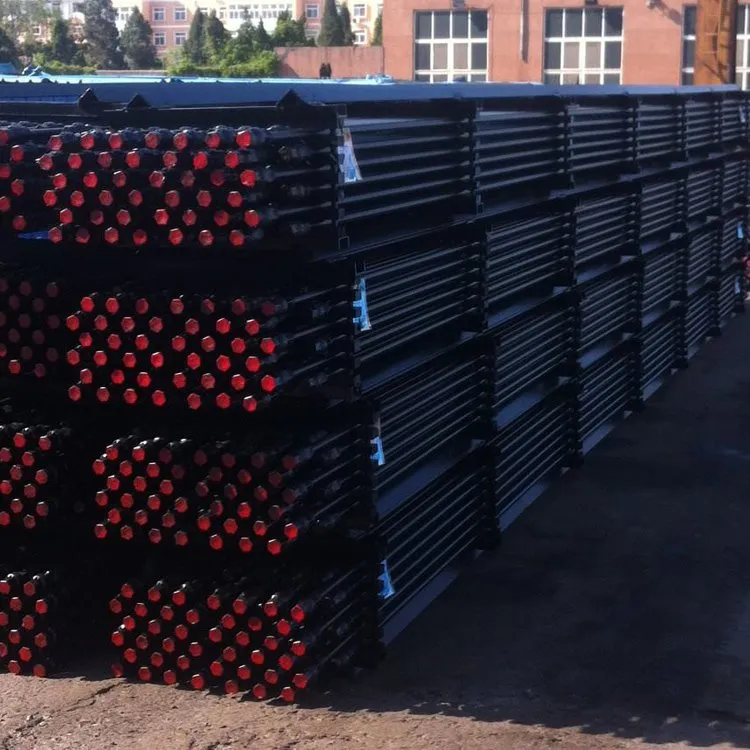

Насосные штанги на продажу
У нас есть на продажу насосные штанги API 11B в нижнем классе и размерах.
Стандарт и классы API 11B Grade C, K, D, KD, HL, HY.
Наружные диаметры: 5/8 дюйма, 3/4 дюйма, 7/8 дюйма, 1 дюйм, 1 1/8 дюйма, 1 1/4 дюйма, 1 1/2 дюйма, 1 3/4 дюйма.
Длина: 25 футов или 30 футов
Длина стержней пони: 2 фута, 4 фута, 6 футов, 8 футов, 10 футов и индивидуально.
Типы материалов: AISI 4130M, AISI 4138M, AISI 4330M, AISI 4142M, AISI 8630, с высокими прочностными и антискручивающими характеристиками.
Тип концов: муфта класса T, уменьшенного диаметра, муфта SM.
Резьба: PIN X BOX, PIN X PIN
Стандарт API 11B
Спецификация API 11B включает технические требования для насосной штанги, пони-штанги, приводной штанги, полированной штанги, грузило.
Химический состав материала насосной штанги
Насосные штанги Стальные материалы марок C, D, K, включая химический состав ANSI 41XX (4138M, 4330M, 4142M и т. Д.)
Механические свойства
| Grade | Tensile Strength RmMpa | Yield Strength RelMpa | Elongation A 200mm % | ReductionZ % | Izod Impact(Type Z)J |
|---|---|---|---|---|---|
| C | 620~795 | ≥415 | ≥13 | ≥50 | ≥80 |
| K | 620~795 | ≥415 | ≥13 | ≥60 | ≥115 |
| D | 795~965 | ≥590 | ≥10 | ≥50 | ≥60 |
| KD | 795~965 | ≥590 | ≥10 | ≥50 | ≥60 |
| HL(eq.N97) | 965~1195 | ≥795 | ≥10 | ≥45 | ≥60 |
| HY | 965~1195 | HRC≥42;HB≥224;The depth of the hardened layer is 5% ~ 13% of the diameter of the rod body. | |||
а. Минимальная и максимальная прочность на растяжение насосной штанги класса C составляет 90 000 и 115 000 фунтов на квадратный дюйм соответственно.
б. Класс K: от 90000 до 115000 фунтов на квадратный дюйм. Эти стержни изготовлены из сплава никеля от 1,65 до 2,00%, поэтому он дороже, чем марка C, но имеет улучшенные антикоррозионные свойства.
c. Прочность на разрыв насосной штанги класса D по API 11B минимум 115 000 фунтов на квадратный дюйм и максимум 140 000 фунтов на квадратный дюйм. Марка D охватывает три типа материалов: углеродистую сталь, легированную сталь и специальную легированную сталь.
d. Материал, как правило, изготовлен из высококачественной углеродистой стали, чтобы достичь механических свойств, указанных в таблице выше.
е. Обычно используется молибденовая сталь (но не ограничиваясь этим типом стали), механическая прочность должна быть достигнута за счет надлежащей термообработки.
Размеры и размеры насосной штанги
Size |
Rod Sizemm | Dia of Shouldermm | Threadin | Lengthmm | Pony Rod Lengthmm |
|---|---|---|---|---|---|
| 5/8 | φ15.88 | 31.8 | 15/16 | 7,620-9,140 |
508 |
| 3/4 | φ19.05 | 38.1 | 1 1/16 | 1118 | |
| 7/8 | φ22.23 | 41.3 | 1 3/16 | 1727 | |
| 1 | φ25.40 | 50.8 | 1 3/8 | 2337 | |
| 1 1/8 | φ28.58 | 57.2 | 1 9/16 | 2946 |
Заявки на разные марки
Как мы знаем, в API 11B есть классы C, K, D, более того, есть высокопрочные насосные штанги с классами покрытия Standard SY / T5029-2006 в KD, HL, HY; Стержень уровня KH будет соответствовать внутренним протоколам производителя.
Для каждой оценки:
1. Насосная штанга класса C в основном используется для легких, средних нагрузок, без коррозии или коррозии неглубоких скважин или при перекачивании глубоких скважин, материал - углеродистая сталь или марганцевая сталь.
2. Насосная штанга класса D изготовлена из высококачественной легированной стали, после термообработки с высокой прочностью, хорошей пластичностью, длительным сроком службы и другими характеристиками, она подходит для света, когда нет коррозии или коррозионной среды в глубоких скважинах под среда использования.
3. Насосная штанга класса H (HL и HY) изготовлена из высококачественной легированной стали, имеет характеристики сверхвысокой прочности, используется в глубоких скважинах, в производстве используется большой мощный насос.
4. Насосные штанги K и KD с различным содержанием Ni Cr - Ni - Mo из высококачественной легированной стали, обладают антикоррозийной, устойчивой к коррозии функцией, соответственно применимы к сильной коррозии мелких, средних и глубоких скважин.
Процессы производства насосных штанг
Испытание штанги - Правка - Неразрушающий контроль - Сварка трением - Нагрев - Термическая правка - Пескоструйная очистка рабочего колеса - Нарезание резьбы на концах - Сборка - Защита от коррозии - Упаковка - Складирование
Требуется насосная штанга высокой прочности
Соединитель стержня сваривается с корпусом стержня сваркой трением с последующей термообработкой и углублением при прокатке. Насосные штанги обладают стабильными механическими свойствами и повышенной усталостной прочностью.
Его резьба изготавливается на компрессорно-прокатном станке для получения непрерывной металлической фибры. Этот метод улучшает прочность резьбы и снижает концентрацию напряжений. Центральный диаметр резьбы строго контролируется, что позволяет равномерно воспринимать нагрузку на зубья резьбы, что увеличивает нагрузочную способность и предотвращает ослабление соединения.
