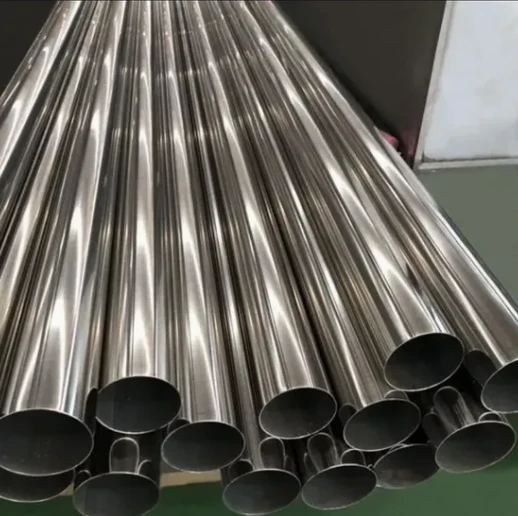

Труба из нержавеющей стали повышенной точности: характеристики и применение

Прецизионная труба из нержавеющей стали - это нержавеющая труба, изготавливаемая с более жёсткими размерными допусками, более чистыми внутренними поверхностями и более стабильной прямолинейностью/овальностью, благодаря чему она предсказуемо работает в критических системах жидкостей, газов и КИП. Она широко применяется в сверхчистых средах с высокими требованиями к надёжности, таких как полупроводниковое производство, атомная энергетика и биофармацевтические технологические линии.

Где применяется высокоточная труба из нержавеющей стали

• Полупроводники и электроника: подача сверхчистых (UHP) газов, распределение химикатов, линии подключения технологического оборудования (обычно указываются исполнения EP/BA). • Биофармацевтика и чистые процессы: линии передачи высокой чистоты, чистые инженерные системы, системы отбора проб. • Атомная и общая энергетика: высоконадёжные линии КИП, отбора проб и вспомогательные линии. • КИП и аналитика: импульсные линии, калибровочные коллекторы, газы-носители, хроматографические линии. • Гидравлика и высокое давление: при сочетании с соответствующей толщиной стенки, фитингами и аттестованными правилами расчёта давления (см. подстраницу с таблицей рабочего давления труб из нержавеющей стали).

Материалы, стандарты и значение «BA / EP»

Программы производства высокоточной нержавеющей трубы обычно строятся вокруг аустенитных марок, таких как 304/304L и 316/316L, выбираемых за коррозионную стойкость, свариваемость и контролируемую чистоту.

Распространённые производственные/поставочные стандарты (примеры):

• ASTM A269 (программа производства труб с множеством вариантов наружного диаметра/толщины стенки) • JIS G3459 (стандартный ассортимент продукции и допуски). В зависимости от региона и спецификации проекты могут также ссылаться на GB/T, ASTM/ASME, DIN, GOST. Труба из нержавеющей стали светлого отжига (BA) производится методом светлого отжига для получения чистой, блестящей поверхности и контролируемой шероховатости. Электрополированная труба из нержавеющей стали (EP) использует электролитическую полировку для дальнейшего снижения микрошероховатости и улучшения очищаемости для сверхчистых применений.

Варианты обработки поверхности (AP / BA / MP / EP) и целевая шероховатость

Высокоточную нержавеющую трубу часто специфицируют по состоянию поверхности: • AP (отжиг и травление): холодное волочение + отжиг (базовое промышленное исполнение) • BA (светлый отжиг): холодное волочение + светлый отжиг (чистая, блестящая поверхность) • MP (механическая полировка): механически полированная для улучшения поверхности • EP (электрополировка): электрополированная для сверхчистой внутренней поверхности. Типовой контроль шероховатости для BA и EP: • BA: Ra(max) 0.3 мкм (опционально) или 0.4 мкм (стандарт) • EP: Ra(max) 0.15 мкм (опционально) или 0.25 мкм / 0.38 мкм (стандарт).

Обзор характеристик (размеры, допуски, механические свойства)

Ниже приведён практический обзор спецификации для программы высокоточной нержавеющей трубы, согласованный с таблицами технического руководства (ссылки ASTM A269 / JIS G3459, классы поверхности, целевые механические свойства и типовые длины).

Параметр	Типовые варианты	Примечания
Стандарты	ASTM A269; JIS G3459	Таблицы диапазонов/допусков приведены в руководстве
Марки	SUS304 / SUS316 / SUS316L (JIS)	Применения с требованиями высокой чистоты и коррозионной стойкости
Обработка поверхности	AP / BA / MP / EP	BA Ra(max) 0.3 мкм (опц.) / 0.4 мкм (станд.); EP Ra(max) 0.15 мкм (опц.) / 0.25–0.38 мкм (станд.)
Характерные наружные диаметры (примеры ASTM A269)	1/4″ (6.35), 3/8″ (9.53), 1/2″ (12.70), 3/4″ (19.05), 1″ (25.40), 2″ (50.80), 4″ (101.60), 6″ (152.40)	В руководстве для каждого наружного диаметра указано несколько вариантов толщины стенки
Типовая длина	6000 mm	Указано как «A = 6000» для программы производства труб
Целевые механические свойства (таблица JIS)	HRB ≤ 95; предел текучести ≥ 205 MPa (304/316); прочность на растяжение ≥ 520 MPa (304/316); 316L: предел текучести ≥ 175 MPa, прочность ≥ 480 MPa; относительное удлинение ≥ 35%	Используются как критерии приёмки в руководстве

Ассортимент и допуски

Приведённая ниже таблица обобщает стандартный производственный диапазон высокоточной нержавеющей трубы, включая типовые наружные диаметры (mm), варианты толщины стенки (mm) и предельные допуски. Она также показывает доступность по типу обработки поверхности/процесса (AP / BA / MP / EP) и по типу трубы (сварная / бесшовная) для распространённых размеров (единицы: mm).

Размер	Наружный диаметр (mm)	Толщина стенки (mm)	Допуск	Тип продукции	Тип трубы
НД	Стенка	AP	BA	MP	EP	Сварная	Бесшовная
1/8″	3.18	0.5	±0.06	±12.5%	●	●		●		●
1/4″	6.35	1.0 (0.89)	±0.06		●	●		●		●
3/8″	9.53	1.0 (0.89)	±0.06		●	●		●		●
1/2″	12.7	1.0, 1.24 (1.65)	±0.06		●	●		●		●
5/8″	15.88	1.0 (1.24)	±0.06		●	●		●		●
3/4″	19.05	1.24, 1.65	±0.06	±10%	●	●	●	●	●	●
1″	25.4	1.24, 1.65	±0.1	●	●	●	●	●	●
1.5″	38.1	1.65	±0.3	●	●	●	●	●	●
2″	50.8	1.65	±0.3	●	●	●	●	●	●
2.5″	63.5	1.65	±0.5	●	●	●	●	●	●
3″	76.2	1.65	±0.5	●	●	●	●	●	●
4″	101.6	2.11	±0.8	●	●	●	●	●	●
6″	152.4	2.77, 3.05	±1%		●	●	●	●	●

Механические свойства: испытание на растяжение

Приведённые ниже данные испытаний на растяжение определяют базовые механические значения приёмки для высокоточной нержавеющей трубы по распространённым маркам и состояниям поверхности. Они подтверждают, что труба соответствует минимальным требованиям по твёрдости, пределу текучести, прочности на растяжение и относительному удлинению, помогая обеспечить стабильные формование, монтаж и характеристики систем под давлением как для продукции AP/BA, так и MP/EP.

Поверхность	Марка	Стандарт	Твёрдость	Предел текучести	Прочность на растяжение	Относительное удлинение
HRB	(N/mm²)	(N/mm²)	(%)
AP/BA MP/EP	SUS304	JIS	≤ 95	мин. 205	мин. 520	мин. 35
SUS316	JIS	≤ 95	мин. 205	мин. 520	мин. 35
SUS316L	JIS	≤ 95	мин. 175	мин. 480	мин. 35

Очистка и упаковка для службы высокой чистоты

Для систем подачи сверхчистых газов и химикатов очистка и упаковка не являются «дополнительными шагами» - они составляют часть того, как высокоточная нержавеющая труба (особенно BA и EP) сохраняет свою внутреннюю поверхность стабильной, низкозагрязнённой и неизменной от производства до монтажа. Ниже приведён типовой процесс высокой чистоты и за что отвечает каждый шаг.

• Обезжиривание (удаление масла) - удаляет волочильные масла, полировальные составы и остатки, оставшиеся после холодного волочения, отжига, механической полировки или электрополировки. Этот шаг предотвращает распространение органического загрязнения на внутреннюю поверхность и повышает эффективность последующих химических обработок. • Нейтрализация - останавливает и выравнивает любые остаточные кислотные/щелочные реагенты после предшествующей обработки или очистки. Нейтрализация помогает предотвратить локальную коррозию или химический перенос, которые могут помешать пассивации и конечной чистоте. • Пассивация - формирует или восстанавливает стабильную обогащённую хромом пассивную плёнку на поверхностях нержавеющей стали. Пассивация повышает коррозионную стойкость и снижает риск выделения ионов металла, что критично для применений со сверхчистыми газами/химикатами и долгосрочной стабильности поверхности. • Сушка - удаляет влагу с внутренних и наружных поверхностей после влажной обработки. Правильная сушка снижает появление водяных пятен, предотвращает риск микробного роста при хранении и исключает триггеры коррозии - это особенно важно перед герметичной упаковкой. • Промывка деионизированной водой / ультразвуковая очистка (при необходимости) - промывка деионизированной (DI) водой удаляет ионные остатки и предотвращает минеральные отложения, которые может внести обычная вода. Ультразвуковая очистка использует кавитацию для удаления мелких частиц, застрявших в микроцарапинах или углублениях поверхности, что особенно полезно для труб EP/BA, где контроль частиц критичен. • Продувка азотом - промывает внутренний объём трубы чистым сухим азотом для удаления остаточной влажности и снижения контакта с кислородом. Продувка азотом помогает сохранить чистоту поверхности, замедляет окисление и поддерживает стабильные условия хранения для применений высокой чистоты. • Подтверждение / испытания чистоты - подтверждает соответствие трубы ожиданиям по чистоте перед герметизацией и отгрузкой. В зависимости от требований проекта это может включать проверки частиц, остатков, внешнего вида/визуальный контроль, подтверждение шероховатости или иные внутренние меры приёмочного контроля. • Герметичная упаковка с заполнением азотом - герметизирует трубу в защитной упаковке (часто с удержанием азота) для предотвращения повторного загрязнения и попадания влаги при хранении и международной перевозке. Это сохраняет очищенную внутреннюю поверхность до монтажа. • Защита торцов (заглушки) + защита при перевозке - заглушки на торцах предотвращают попадание пыли и мусора внутрь канала при обращении. Защитная обмотка и жёсткая упаковка минимизируют вмятины, царапины и повреждения торцов, которые могут поставить под угрозу сборку, уплотнение или чистоту на площадке.

Опция	Что включает	Цель / результат	Типичные применения
Стандартная очистка	Обезжиривание + промывка + сушка; базовый визуальный контроль; заглушки на торцах	Удаляет масла/остатки обращения; защищает канал при транспортировке	Общие трубы для КИП, стандартные технологические линии
Очистка высокой чистоты	Обезжиривание + нейтрализация + пассивация + промывка DI-водой + сушка; подтверждение чистоты; заглушки	Контролирует ионные остатки и повышает коррозионную стойкость за счёт стабильности пассивной плёнки	Распределение сверхчистых газов/химикатов, чистые инженерные системы
Очистка UHP (BA/EP)	Очистка высокой чистоты + ультразвуковая очистка (при необходимости) + продувка азотом; усиленный контроль/верификация; заглушки	Снижает содержание мелких частиц, застрявших в микроуглублениях; уменьшает воздействие влаги/кислорода в канале	Линии UHP-газов полупроводникового производства, критические аналитические системы и чистые помещения
Упаковка с азотной герметизацией	Продувка азотом + герметичный мешок/обмотка трубы (удержание азота); заглушки; защитная внешняя упаковка	Предотвращает повторное загрязнение и попадание влаги при хранении и международной перевозке	Поставки труб EP/BA, проекты с длительным транзитом
Защита при экспортной перевозке	Жёсткая обрешётка/деревянный короб + защита кромок/от ударов; этикетка/прослеживаемость партии; сохранение заглушек	Минимизирует вмятины, царапины и повреждения торцов, влияющие на сборку и уплотнение	Международные отгрузки, доставка на площадку с множеством точек перегрузки

Труба из нержавеющей стали высокого давления и логика определения рабочего давления

«Труба из нержавеющей стали высокого давления» не определяется одним наружным диаметром - это результат, определяемый: • наружным диаметром и толщиной стенки • состоянием материала/термообработки • рабочей температурой • расчётным кодом/методом расчёта • концевыми соединениями (например, компрессионные фитинги из нержавеющей стали против сварных соединений). Отдельная подстраница с таблицей рабочего давления труб из нержавеющей стали обычно объединяет эти факторы в таблицу с возможностью поиска по сочетанию наружный диаметр × стенка × марка × диапазон температуры, а также содержит расчётные допущения и коэффициенты запаса.

Малые диаметры, метрические трубы и профильные варианты

Программы высокоточного производства часто выходят за рамки дюймовых наружных диаметров и включают: • трубы из нержавеющей стали малого диаметра для КИП и отбора проб • метрические трубы из нержавеющей стали для интерфейсов международного оборудования • профильные изделия, такие как квадратная труба из нержавеющей стали и прямоугольная труба из нержавеющей стали для несущих рам, поддонов и кожухов (когда проект сочетает жидкостную и механическую интеграцию).

Фитинги для труб из нержавеющей стали и арматура из нержавеющей стали

Линия высокоточной нержавеющей трубы обычно комплектуется согласованными элементами потока: • фитинги для труб из нержавеющей стали: отводы, тройники, переходники, заглушки, фланцы и специальные изготовленные детали (например, отвод стальной трубы, переходной тройник). • компрессионные фитинги из нержавеющей стали: для чистой, повторяемой сборки в системах КИП и распределения газов. • арматура из нержавеющей стали: шаровые краны и специальная арматура для отсечки и регулирования. • Пример (возможности шаровых кранов, показанные в руководстве): присоединение хомутом/фланцем/сваркой, привод ручной/электрический/пневматический, с испытаниями давлением и требованиями чистой сборки.

Нестандартные трубы из нержавеющей стали и изготовление

Для проектов, которые нельзя решить стандартными прямыми отрезками, изготовление нестандартных труб из нержавеющей стали обычно включает:

• резку в размер + подготовку торцов • гибку (с контролируемыми требованиями по овальности/сплющиванию) • сварные катушки (spools) и узлы • интегрированную нестандартную арматуру и отборы под приборы • рабочие процессы упаковки с сохранением чистоты для труб EP/BA

Преимущества продукции GNEE для закупок

Высокоточная труба из нержавеющей стали GNEE разработана так, чтобы сделать закупку и приёмку более предсказуемыми - особенно когда ваш проект связан с жёсткими допусками, требованиями к поверхности (BA/EP) и межпозиционной совместимостью (труба + фитинги + арматура). Вместо простого перечисления возможностей мы сосредотачиваемся на моментах, которые обычно замедляют закупки: согласование спецификаций, риск входного контроля, закрытие документации и защита чистоты от отгрузки до монтажа.

• Понятное сопоставление спецификаций для быстрого сравнения: труба организована вокруг распространённых стандартов, таких как ASTM A269 / JIS G3459, с диапазонами наружного диаметра/стенки/допусков и категориями исполнения (AP/BA/MP/EP), определёнными так, что отделы закупок и инженеры могут рассматривать их бок о бок без переистолкования. • Партийный контроль и прослеживаемость, снижающие риск «смешанных партий»: идентификация плавки/партии и раздельное хранение поддерживаются на протяжении производства и упаковки, поэтому входной контроль и складское управление сохраняют прослеживаемость вплоть до монтажа. • Поставка с готовой документацией: мы поддерживаем комплектный набор документов качества, согласованный с типовыми шагами приёмки (идентификация марки материала, механические ориентиры, идентификация размеров и исполнения), сокращая переписку и предотвращая задержки вида «товар пришёл, но не может быть выпущен». • Очистка и упаковка высокой чистоты, защищающая вашу приёмку: для BA/EP и службы высокой чистоты процесс очистки и упаковки (например, обезжиривание, пассивация, промывка DI-водой, сушка, продувка азотом, герметичная упаковка, заглушки) построен так, чтобы сохранять состояние канала стабильным при перевозке - минимизируя проблемы с частицами/влагой, которые часто приводят к отбраковке на площадке. • Согласованность пакета труба + фитинги + арматура: когда объём поставки включает компрессионные фитинги и арматуру из нержавеющей стали, мы согласовываем размеры и логику соединений, чтобы снизить риск несоответствия и упростить закупку единым пакетом. В FAQ ниже разъясняется, как указывать «высокую точность», как выбираются BA и EP, как применяются таблицы рабочего давления и как метрические/малые диаметры могут поставляться вместе с соответствующими фитингами и арматурой.

Бесплатный расчёт стоимости

Часто задаваемые вопросы

В1: Что такое высокоточная труба из нержавеющей стали и чем она отличается от прецизионной трубы из нержавеющей стали? О1: Высокоточная труба из нержавеющей стали производится с более жёсткими допусками по наружному/внутреннему диаметру, лучшим контролем прямолинейности/овальности и более чистыми вариантами поверхности. «Прецизионная труба из нержавеющей стали» часто используется как базовый термин, тогда как «высокоточная» подчёркивает более строгие размерные характеристики и чистоту для критических систем.

В2: Когда следует выбирать электрополированную трубу из нержавеющей стали (EP) или трубу светлого отжига (BA)? О2: Выбирайте EP (электрополированную трубу из нержавеющей стали) для сверхчистых применений, где критичны низкая внутренняя шероховатость и очищаемость (обычно в полупроводниковых линиях и процессах высокой чистоты). Выбирайте BA (трубу светлого отжига), когда нужна чистая, блестящая поверхность и контролируемая шероховатость, но не требуется самое низкое Ra, обычно связываемое с EP.

В3: Как использовать таблицу рабочего давления труб из нержавеющей стали для выбора трубы высокого давления? О3: Таблица рабочего давления используется для сопоставления наружного диаметра + толщины стенки + марки (304/316/316L) + температуры с безопасным рабочим давлением. Для трубы высокого давления правильная толщина стенки и аттестованные концевые соединения (например, компрессионные фитинги из нержавеющей стали или сварные соединения) так же важны, как и сама марка трубы.

В4: Можете ли вы поставлять трубы из нержавеющей стали малого диаметра в метрических размерах, а также соответствующие компрессионные фитинги и арматуру из нержавеющей стали? О4: Да. Мы можем поставлять трубы из нержавеющей стали малого диаметра, метрические трубы из нержавеющей стали и комплектовать поставку совместимыми компрессионными фитингами и арматурой из нержавеющей стали, чтобы размеры, метод уплотнения и системная совместимость оставались согласованными по всему пакету.
