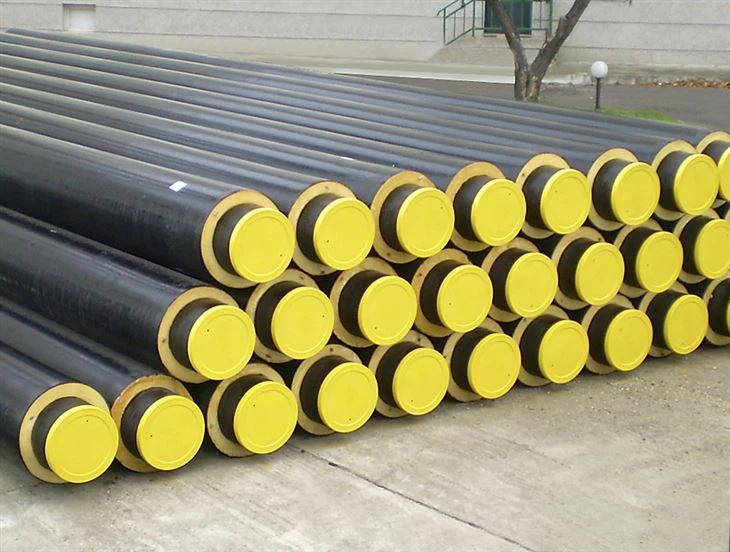

Предварительно изолированные стальные трубы для тепловых сетей

Предварительно изолированные стальные трубы для тепловых сетей

Предварительно изолированные трубы GNEEсоответствуют всем требованиям европейских стандартов.EN 253, EN 448, EN 488 и EN 489.

Рабочие параметры трубы:

Мы можем производить предизолированные / теплоизоляционные стальные трубы:

Стандарт изоляции: EN 253

Стандарт: API 5L, ASTM A53 / A106 / A333, EN 10216-2 P235GH / P265GH

OD: 21,3 - 813 мм

Длина: 5,8 м, 6 м, 11,8 м, 12 м

Максимальная рабочая температура составляет 142 ° C (150 ° C на краткосрочной основе) для максимального рабочего избыточного давления 2,5 МПа при сроке службы 30 лет. По запросу могут быть поставлены трубы с изоляцией из пенополиуретана с повышенным термическим сопротивлением до 165 ° C.

Предварительно изолированные системы трубопроводов, изготовленные из специальных материалов, часто используются в химической и холодильной промышленности, в системах распределения питьевой воды, канализации и т. Д.

Предварительно изолированные трубопроводы были разработаны для систем централизованного теплоснабжения, где они обычно используются. Для централизованного теплоснабжения характерны большие расстояния транспортировки, составляющие от десятков метров до десятков километров трубопроводов.

Эти трубопроводы, распределяющие горячую воду или пар, могут использоваться с удаленными источниками тепла, которые являются более мощными и более эффективными при высокотемпературном сгорании, чем децентрализованные блоки, и оснащены эффективными фильтрами для снижения выбросов. Предварительно изолированные трубы для централизованного теплоснабжения также могут использоваться с возобновляемыми источниками тепла или для транспортировки избыточного тепла от электростанций, а также промышленного и сельскохозяйственного производства.

Все предизолированные трубопроводные системы для централизованного теплоснабжения содержат несущую трубу из высококачественной стали, которая позволяет транспортировать теплоносители с высокой температурой и высоким давлением с общим сроком службы до 30 лет. Кроме того, теплопотери можно значительно снизить, выбрав более толстую изоляцию.

Предизолированная трубопроводная система используется для подземного распределения тепла и холода.

Стальная несущая труба изолирована твердым пенополиуретаном, продуваемым циклопентаном.

Обсадная труба, изготовленная из полиэтилена высокой плотности, защищает предварительно изолированную трубу от воздействия внешней среды.

Предварительно изолированные трубопроводы состоят из следующих основных компонентов:

1) Несущая труба

Выбор материалов для несущей трубы во многом зависит от типа транспортируемой среды, а также рабочих температур и давлений. Например, несущие трубы могут быть выполнены из следующих материалов:

стали,нержавеющая сталь,кислотостойкая сталь,медьполиэтилен,полипропилен (PPR),полибутен (ПБ),стекловолокноPEX,чугун,и т.п.

2) Обсадная труба

Выбор подходящего материала для оболочки предварительно изолированных труб во многом зависит от планируемого места установки, например:

полиэтилен для подземных или даже надземных применений, если используются специальные соединения

Листы из оцинкованной стали, нержавеющей стали или алюминия, наложенные друг на друга по спирали, для надземного распределения

стальные трубы с полиэтиленовым покрытием для бестраншейной прокладки в сложных условиях

и т.п.

3) изоляция PUR

Используемая полиуретановая изоляция рассчитана на продолжительную работу при температурах от -196 ° C до -142 ° C (150 ° C на краткосрочной основе). В качестве альтернативы для более высоких рабочих температур мы можем поставить трубы с изоляцией из пенополиуретана с повышенным термическим сопротивлением до 165 ° C. Fintherm использует только пену, продуваемую циклопентаном (без CFC). Эта современная технология впрыска пены под высоким давлением обеспечивает низкие потери тепла с предварительно изолированными трубами.
