ASTM A691 / A691M - 19EFWТрубы из углеродистой и легированной стали для работы под высоким давлением при высоких температурах

Настоящая спецификация распространяется на трубы из углеродистой и легированной стали, сваренные электросваркой плавлением с добавлением присадочного металла, изготовленные из пластин, пригодных для использования под давлением, с несколькими анализами и уровнями прочности, и пригодные для работы под высоким давлением при высоких температурах. Термическая обработка может потребоваться, а может и не потребоваться для достижения желаемых механических свойств или соответствия применимым требованиям норм. Дополнительные требования предусмотрены для использования, когда требуется дополнительное тестирование или экзамен.

Технические характеристики номинально охватывают трубы с внешним диаметром 16 дюймов [400 мм] и больше с толщиной стенки до 3 дюймов [75 мм] включительно. Могут поставляться трубы других размеров при условии, что они соответствуют всем другим требованиям данной спецификации.

Размеры: OD: NPS 16" - 60 ГГ quot; Вес: 8 - 75 мм Длина: 5,8 - 12 м

Класс обозначает тип термообработки, выполняемой при изготовлении трубы, проверяется ли сварной шов рентгенографически и подвергалась ли труба испытанию давлением, как указано ниже:

Обозначения классов следующие (Примечание 1):

Класс	Термическая обработка трубы	Рентгенография, см. Раздел	Испытание под давлением, см. раздел
Класс	Термическая обработка трубы	Рентгенография, см. Раздел	Испытание под давлением, см. раздел
10	никто	никто	никто
11	никто	9	никто
12	никто	9	8.3
13	никто	никто	8.3
20	снятие напряжения, см. 5.3.1	никто	никто
21	снятие напряжения, см. 5.3.1	9	никто
22	снятие напряжения, см. 5.3.1	9	8.3
23	снятие напряжения, см. 5.3.1	никто	8.3
30	нормализованные, см. 5.3.2	никто	никто
31	нормализованные, см. 5.3.2	9	никто
32	нормализованные, см. 5.3.2	9	8.3
33	нормализованные, см. 5.3.2	никто	8.3
40	нормализованные и отпущенные, см. 5.3.3	никто	никто
41	нормализованные и отпущенные, см. 5.3.3	9	никто
42	нормализованные и отпущенные, см. 5.3.3	9	8.3
43	нормализованные и отпущенные, см. 5.3.3	никто	8.3
50	закалка и отпуск, см. 5.3.4	никто	никто
51	закалка и отпуск, см. 5.3.4	9	никто
52	закалка и отпуск, см. 5.3.4	9	8.3
53	закалка и отпуск, см. 5.3.4	никто	8.3

Материалы плиты:

Трубный сорт	Тип стали	Спецификация ASTM		HB, не более^A
Трубный сорт	Тип стали	Число	Оценка	HB, не более^A
СМ-65	углерод-молибденовая сталь	A204/A204M	A	201
СМ-70	углерод-молибденовая сталь	A204/A204M	B	201
CM-75	углерод-молибденовая сталь	A204/A204M	C	201
ЦМШ-70	сталь углеродисто-марганцево-кремнистая, нормализованная	A537/A537M	1
CMS-75	углеродисто-марганцево-кремнистая сталь	A299/A299M	...	...
ЦМШ-80	углеродисто-марганцево-кремнистая сталь, закаленная и отпущенная	A537/A537M	2
½ CR	½% хрома,½% молибденовой стали	A387/A387M	2	201
1CR	1% хром,½% молибденовой стали	A387/A387M	12	201
1 ¼CR	1 ¼% хрома,½% молибденовой стали	A387/A387M	11	201
2 ¼CR	2 ¼% хрома, 1% молибдена стали	A387/A387M	22	201
3CR	3% хрома, 1% молибдена стали	A387/A387M	21	201
5CR	5% хрома,½% молибденовой стали	A387/A387M	5	225
9CR	9% хрома, 1% молибдена стали	A387/A387M	9	241
91	9% хрома, 1% молибдена, ванадия, колумбия	A387/A387M	91	241
^A Указанные значения твердости применимы к S3.

Параметры термообработки^A

Трубный сорт	ASTM Технические характеристики	Послесварочная термообработка Температурный диапазон (напряжение Сброс), ° F (° C)	Нормализация Температура, макс, если иначе указано, °F (°C)	Тушение Температура, макс, если иначе указано, °F (°C)	Температура отпуска, мин, ° F (° C)
СМ-65	A204/A204M	1100–1200 [590–650]	1700 [925]
СМ-70	A204/A204M	1100–1200 [590–650]	1700 [925]
CM-75	A204/A204M	1100–1200 [590–650]	1700 [925]
ЦМШ-70	A537/A537M	1100–1200 [590–650]	1700 [925]
CMS-75	A299/A299M	1100–1200 [590–650]	1700 [925]
ЦМШ-80	A537/A537M	1100–1200 [590–650]	B	1700 [925]	1100–1250 [590–675]
½ CR	A387/A387M	1100–1300 [590–705]	1850 [1010]	1700 [925]	1150–1375 [620–745]
1 CR	A387/A387M	1100–1350 [590–730]	1850 [1010]	1700 [925]	1150–1375 [620–745]
1 ¼CR	A387/A387M	1100–1375 [590–745]	1850 [1010]	1700 [925]	1150–1375 [620–745]
2 ¼CR	A387/A387M	1200–1400 [650–760]	1850 [1010]	1700 [925]	1250–1400 [675–760]
3CR	A387/A387M	1200–1400 [650–760]	1850 [1010]	1700 [925]	1250–1400 [675–760]
5CR	A387/A387M	1200–1400 [650–760]	1850 [1010]	1650 [900]	1300–1400 [705–760]
9CR	A387/A387M	1325–1375 [715–745]	C		1325–1375 [715–745]
91	A387/A387M	1350–1420 [730–770]	1900–2000 [1040–1095]	1900 мин. [1040 мин]	1350–1440 [730–780]

^AЕсли в таблице появляются многоточия (...), это не требуется.

^BТребует закалки и отпуска.

^CСталь 9 CR - это закаливаемая на воздухе сталь, иногда сохраняющая аустенит вплоть до температуры, близкой к атмосферной.

Хорошая практика - дать стали остыть до 150 ° F или ниже, прежде чем подвергать сталь отпуску или термообработке после сварки.

Труба из легированной стали ASTM A691, химический состав ASTMA691, труба из углеродистой стали класса 22 ASTM A691, стальная труба для электросварки плавлением ASTM A691 9CR CL22, электромуфтовая сварка материалов ASTMA691, Стальные трубы ASTM A691 1 ¼Cr Cl22, легированная сталь ASTMA691 Gr.1 ½CR класса 42 Труба, ASTMA691 1 ¼CR Высокотемпературная стальная труба, ASTMA691 Gr.1 ¼CR Cl22 Трубы высокого давления, ASTMA691 5CR EFW Pipe

горячая этикетка : Astm a691 efw трубы из углеродистой и легированной стали, Китай, производители, поставщики, завод, компания, экспортер, продавец, бренды, импорт, покупка, лучший, качественный

горячая этикетка : труба из углеродистой и легированной стали astm a691 efw, Китай труба из углеродистой и легированной стали astm a691 efw Производитель, Поставщики, Завод

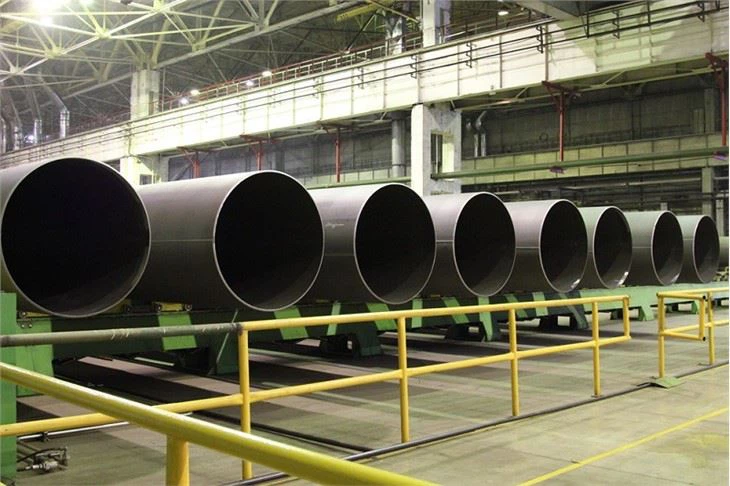

Труба из углеродистой и легированной стали ASTM A691 EFW
