Описание

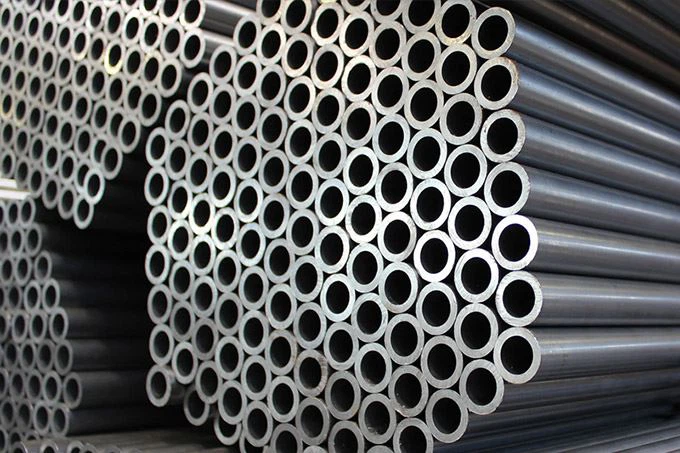

Механическая трубка из углеродистой стали JIS G3445
ДЖИС Г3445Стандарт распространяется на трубы из углеродистой стали, используемые в машинах и оборудовании, автомобилях, велосипедах, мебели, бытовой технике и других механических деталях.
Спецификация механической стальной трубы JIS 3445 приведена ниже:
Марка: СТКМ11А, СТКМ12(А,Б,С), СТКМ13(А,Б,С), СТКМ14(А,Б,С)
Внешний диаметр: 19,05 мм ~ 114,3 мм
Вес: 2,0 мм ~ 14 мм.
Длина: макс 16000 мм
Метод изготовления механической трубы JIS G3445 должен быть следующим:
Бесшовная стальная труба горячей обработки -SH
Холоднообработанная бесшовная стальная труба -SC
Стальная труба ВПВ -EG
Стальная труба ERW с горячей отделкой -EH
Холоднообработанная стальная труба ERW - EC
Стальная труба, сваренная встык - B
Холоднообработанная стальная труба, сваренная встык - BC
Химический состав STKM11, STKM12, STKM13 и STKM14 приведен в таблице ниже:
| Оценка | Химический состав в процентах | |||||
| C | Си | Мин. | P | S | Нб или В | |
| СТКМ11А | Меньше или равно 0.12. | Меньше или равно 0,35. | Меньше или равно 0,60. | Меньше или равно 0.040 | Меньше или равно 0.040 | ▾ |
| СТКМ12А | Меньше или равно 0,20. | Меньше или равно 0,35. | Меньше или равно 0,60. | Меньше или равно 0.040 | Меньше или равно 0.040 | - |
| СТКМ12Б | ||||||
| СТКМ12С | ||||||
| СТКМ13А | Меньше или равно 0,25. | Меньше или равно 0,35. | 0.30~ 0.90 |
Меньше или равно 0.040 | Меньше или равно 0.040 | - |
| СТКМ13Б | ||||||
| СТКМ13С | ||||||
| СТКМ14А | Меньше или равно 0,30. | Меньше или равно 0,35. | 0.30~ 1.00 |
Меньше или равно 0.040 | Меньше или равно 0.040 | - |
| СТКМ14Б | ||||||
| СТКМ14С | ||||||
Механические свойства STKM11, STKM12, STKM13 и STKM14 приведены в таблице ниже:
| Оценка | Механические свойства | Тест на сплющивание | Испытание на изгиб | |||
| Предел прочности (МПа) |
Предел текучести (МПа) |
Удлинение (проценты) | Расстояние между это части (Д=ОД) |
Сгибать Угол |
Внутри Радиус (Д=ОД) |
|
| № 11: Образец | ||||||
| СТКМ11А | 230 (294) |
- | 235 | 1/2D | 180 градусов | 4D |
| СТКМ12А | 235 (343) |
218 (177) |
235 | 2/3D | 90 градусов | 6D |
| СТКМ12Б | 240 (392) |
228 (275) |
225 | 2/3D | 90 градусов | 6D |
| СТКМ12С | 248 (471) |
236 (353) |
220 | - | - | - |
| СТКМ13А; | 238 (373) |
222 (216) |
230 | 2/3D | 90 градусов | 6D |
| СТКМ13Б | 245 (441) |
231 (304) |
220 | 3/4D | 90 градусов | 6D |
| СТКМ13С | 252 (510) |
239 (382) |
215 | - | - | - |
| СТКМ14А | 242 (412) |
225 (245) |
225 | 3/4D | 90 градусов | 6D |
| СТКМ14Б | 251 (500) |
236 (353) |
215 | 7/8D | 90 градусов | 8D |
| СТКМ14С | 256 (549) |
242 (412) |
215 | - | - | - |
Допуски трубы JIS G3445 STKM12A/STKM12B по наружному диаметру:
№ 1: когда внешний диаметр<50mm, tolerance 0.5mm;when outer diameter ≥50 mm,tolerance +/- 0.1mm;
№ 2: когда внешний диаметр<50mm, tolerance 0.25mm;when outer diameter ≥50 mm,tolerance +/- 0.5mm;
№ 3: когда внешний диаметр<25mm, tolerance 0.12mm;when 25mm ≤od ≥40 mm,tolerance +/- 0.15mm;
когда 40 мм Меньше или равно od. Больше или равно 50 мм, допуск плюс /- 0.18 мм.
