Труба с покрытием 3LPP: технические характеристики и диапазон поставки

Труба с покрытием 3LPP (трёхслойный полипропилен) изготавливается как система наружного покрытия, состоящая из грунтовки на основе эпоксидной порошковой краски (FBE), сополимерного адгезива и наружного слоя из экструдированного полипропилена. Технологический процесс включает подготовку поверхности сварной или бесшовной стальной трубы, нанесение грунтовки FBE, нанесение сополимерного адгезива в пределах квалифицированного временного окна сцепления и экструзию наружного слоя полипропилена с последующим контролируемым охлаждением и контролем. Такая последовательность нанесения покрытия обеспечивает защиту стали от коррозии, стабильное межслойное сцепление и стойкость к истиранию, продавливанию, ударным воздействиям и повышенной рабочей температуре, что делает её пригодной для подземных и подводных трубопроводов, линий перекачки горячей нефти, протягивания методом ГНБ (наклонно-направленного бурения), участков с каменистой обратной засыпкой, морских трубопроводов и других трасс, подверженных жёстким нагрузкам при обращении и монтаже.

GNEE поставляет трубу с полипропиленовым покрытием для подземных нефтепроводов с горячей нефтью, переходов методом горизонтально-направленного бурения, морской укладки линейных труб, засыпки в тяжёлых механических условиях и участков трубопроводов, требующих повышенной стойкости к повреждениям при обращении. Объём поставки может включать линейную трубу без покрытия, трёхслойное полипропиленовое покрытие, подготовку концов, контроль покрытия, записи о ремонте, маркировку и экспортную упаковку в рамках единого технического досье.



Технические характеристики и диапазон поставки трубы 3LPP

Спецификация на стальную трубу с покрытием 3LPP должна согласовывать свойства базовой трубы, систему покрытия, способ монтажа и интерфейс полевого стыка в рамках единой утверждённой технической базы. Наружный диаметр трубы, толщину стенки, класс покрытия, рабочую температуру, величину отступа покрытия (cutback), объём контроля и записи прослеживаемости следует определять совместно до запуска в производство.

Пункт спецификации	Требуемая или доступная информация	Техническое значение
Тип базовой трубы	Бесшовная, ERW, LSAW или SSAW	Определяет обращение с трубой, положение шва, температурный отклик при нагреве и интерфейс контроля.
Стандарт на базовую трубу	API 5L, ISO 3183 или утверждённый проектный стандарт	Определяет изготовление трубы, размеры, класс прочности стали, испытания и маркировку.
Класс прочности стали	Выбранный проектом класс линейной трубы	Устанавливает механические свойства тела трубы до нанесения покрытия.
Размеры трубы	Наружный диаметр, толщина стенки, длина, фаска и состояние концов	Контролирует настройку линии покрытия, нагрев, обращение, отступ покрытия и упаковку.
Стандарт на покрытие	ISO 21809-1, действующее требование DIN или проектная спецификация	Устанавливает базу квалификации и приёмки покрытия.
Класс покрытия	Назначенная проектом система	Связывает материалы покрытия и требования к эксплуатационным характеристикам с заданными условиями эксплуатации.
Толщина покрытия	Заданная общая толщина и требования к отдельным слоям	Контролирует механическую защиту, поиск дефектов (holiday testing), подготовку отступа покрытия и подгонку полевого стыка.
Условия эксплуатации	Расчётная температура, нормальная рабочая температура и режим остановки	Определяет выбор полипропиленового компаунда и полную пригодность системы покрытия.
Условия монтажа	Траншейная укладка, ГНБ, морские операции, каменистая засыпка или иной способ прокладки	Определяет требования к механической защите, обращению и контролю.
Отступ покрытия (cutback)	Длина, профиль кромки и обработка концов	Должен соответствовать технологии кольцевой сварки и выбранной системе покрытия полевого стыка.
Дополнительные системы	Внутреннее покрытие, бетонное утяжеляющее покрытие, подготовка под аноды или интерфейс теплоизоляции	Согласует систему 3LPP с комплексной схемой защиты трубопровода.
Документация	Сертификат MTC на базовую трубу, сертификаты на покрытие, отчёты об испытаниях, записи о ремонте и упаковочный лист	Поддерживает непрерывность связи между идентификацией базовой трубы, партией покрытия, результатами контроля и окончательной отгрузкой.

Конфигурация трубы с покрытием 3LPP не должна выпускаться в производство до тех пор, пока технология нанесения покрытия не будет проверена на соответствие фактическим размерам трубы и геометрии концов. Температурный отклик при нагреве, полнота экструзии, подготовка отступа покрытия и опоры при обращении могут меняться в зависимости от диаметра трубы, толщины стенки, длины и конфигурации шва.

В опросном листе поставки также следует определить, заканчивается ли покрытие перед стабилизатором прогиба, анодной подложкой, переходом к отводу, зоной бетонного утяжеляющего покрытия или иным специальным элементом трубопровода.

Система покрытия 3LPP и функции слоёв

Трёхслойное полипропиленовое покрытие не полагается на полипропиленовую оболочку как единственный барьер от коррозии. Его работоспособность зависит от сцепления на границе сталь/FBE, склеивания через адгезионный слой и механической сплошности наружного слоя PP.



Слой покрытия	Материал	Основная функция	Основной риск при отсутствии контроля
Грунтовочный слой	Плавленая эпоксидная смола (FBE)	Сцепляется с очищенной дробеструйной обработкой сталью и образует первичный барьер от коррозии.	Слабое сцепление, подплёночная коррозия или катодное отслаивание.
Адгезионный слой	Сополимерный адгезив	Соединяет эпоксидную грунтовку с наружным слоем полипропилена.	Расслоение между слоями при изгибе, ударе или термоциклировании.
Наружный слой	Экструдированный полипропилен	Обеспечивает механическую защиту и защиту от истирания, продавливания и температурных воздействий.	Растрескивание, задиры, локальное утонение или повреждения при монтаже.
Полная система	FBE + адгезив + PP	Сочетает коррозионную защиту с наружной механической защитой.	Преждевременный отказ покрытия при приемлемых отдельных материалах.

Грутовка должна смачивать и сцепляться с правильно подготовленной поверхностью стали. Адгезив должен быть химически совместим с обоими смежными слоями и наноситься в пределах квалифицированного технологического окна. Слой полипропилена должен оставаться сплошным на всех этапах: экструзии, охлаждения, обращения, транспортировки и монтажа.

Локальный дефект в одном слое может повлиять на всю систему. Внешне исправная поверхность PP не подтверждает сцепление под покрытием, а приемлемое сцепление не компенсирует сквозной дефект (holiday) или повреждённую кромку отступа покрытия.

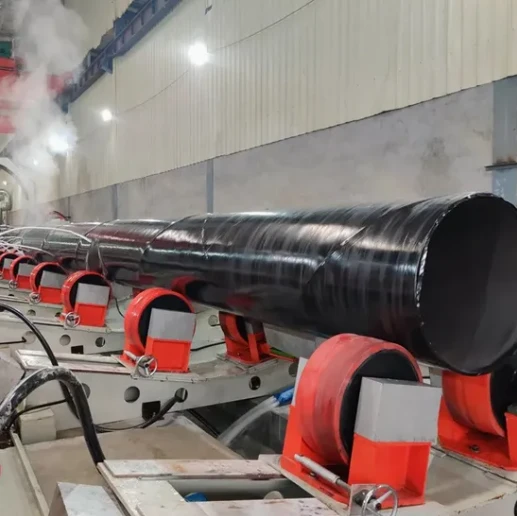

Технология нанесения покрытия 3LPP

Покрытие 3LPP наносится в непрерывной последовательности операций: подготовка поверхности, нагрев трубы, грунтование FBE, нанесение адгезива, экструзия полипропилена, контролируемое охлаждение, подготовка отступа покрытия и окончательный контроль. Интервалы между этими стадиями должны оставаться в пределах квалифицированной технологии нанесения, поскольку загрязнение поверхности, неверная температура основы, запаздывание нанесения промежуточного слоя или нестабильная экструзия могут снизить сцепление и сплошность покрытия.

Стадия процесса	Основной производственный контроль	Контролируемый риск
Выпуск голой трубы	Номер трубы, номер плавки, размеры, фаска, состояние поверхности и допуск к нанесению покрытия	Ошибка идентификации трубы или нанесение покрытия на неотпущенный материал
Очистка поверхности	Удаление масла, жира, солей, пыли, влаги и рыхлых загрязнений	Потеря сцепления FBE и подплёночная коррозия
Дробеструйная обработка	Заданная чистота поверхности и профиль после абразивной обработки	Недостаточная механическая основа для сцепления эпоксидного покрытия
Нагрев трубы	Равномерная температура стали в пределах утверждённого диапазона нанесения	Неполная полимеризация FBE, плохое смачивание или термическое повреждение
Нанесение FBE	Равномерное покрытие грунтовкой и контролируемая полимеризация	Неоднородный антикоррозионный барьер
Нанесение адгезива	Непрерывное нанесение адгезива в пределах квалифицированного технологического интервала	Слабое межслойное соединение FBE с PP
Экструзия PP	Стабильная экструзия, перекрытие, толщина покрытия и состояние поверхности	Утонённые зоны, поры, складки или разрывы сплошности покрытия
Охлаждение	Контролируемое снижение температуры покрытия	Остаточные напряжения, деформация или растрескивание
Подготовка отступа покрытия	Правильная длина отступа, геометрия кромки и чистый переход на сталь	Несовместимость кольцевой сварки и покрытия полевого стыка
Окончательный выпуск	Визуальный контроль, измерение толщины покрытия, поиск дефектов, маркировка и закрытие ремонтов	Отгрузка несоответствующей или непрослеживаемой трубы с покрытием

Производственные записи должны связывать каждую трубу с покрытием с номером исходной голой трубы, партиями материалов покрытия, датой нанесения, технологическими параметрами, результатами контроля и статусом ремонта. Повторяющиеся дефекты (holiday), отказы сцепления или отклонения толщины в пределах одного производственного периода должны стать поводом для анализа работы линии покрытия, а не рассматриваться только как отдельные точки ремонта.

Контроль и приёмка покрытия 3LPP

Контроль трубы с покрытием 3LPP должен подтверждать, что квалифицированная система покрытия воспроизведена одинаково на каждой производственной партии. Проверка начинается с чистоты стальной поверхности, профиля после абразивной обработки, растворимых загрязнений и температуры основы, затем продолжается через полимеризацию FBE, сплошность адгезива, толщину PP, поиск дефектов (holiday), прочность на отслаивание, стойкость к удару и продавливанию, катодное отслаивание, геометрию отступа покрытия и приёмку ремонта. Частота испытаний, место отбора образцов и предельные значения приёмки должны соответствовать заданному классу покрытия, утверждённой технологии нанесения и плану контроля (ITP) проекта, при этом каждый результат остаётся привязанным к номеру трубы, партии материалов покрытия, дате производства и записи о ремонте.

Пункт контроля	Что подтверждает	Типовая запись при выпуске
Подготовка поверхности	Состояние голой трубы, чистота, профиль после абразивной обработки, пыль и растворимые загрязнения соответствуют утверждённой процедуре.	Запись о подготовке поверхности
Процесс нанесения	Температура трубы, последовательность нанесения материалов и параметры линии покрытия остаются в пределах квалифицированной процедуры.	Производственный журнал покрытия
Сплошность покрытия	Состояние поверхности, толщина покрытия и поиск дефектов подтверждают полноту покрытия.	Отчёт о визуальном контроле, толщине и дефектах
Сцепление	Сцепление FBE и адгезия между слоями эпоксидной смолы, адгезива и PP остаются приемлемыми.	Отчёт об испытании на отслаивание
Испытания характеристик	Стойкость PP к удару и продавливанию, а также стойкость к катодному отслаиванию соответствуют заданным требованиям.	Отчёт о механических и лабораторных испытаниях
Отступ покрытия, ремонт и выпуск	Геометрия отступа, отремонтированные зоны, итоговая маркировка и прослеживаемость удовлетворяют требованиям выпуска.	Окончательный контроль и запись о ремонте

Скачать: контроль производства, контроля и прослеживаемости трубы с покрытием 3LPP

Окончательный выпуск осуществляется на основе заданного класса покрытия и утверждённого плана контроля (ITP). Результаты испытаний, статус присутствия при контроле, партия покрытия, номер трубы и все записи о ремонте должны быть полными и непротиворечивыми до приёмки трубы с покрытием к отгрузке.

Труба с покрытием 3LPP против трубы с покрытием 3LPE

3LPP и 3LPE используют одну и ту же общую трёхслойную концепцию, но различные термопластичные наружные слои. Выбор следует основывать на рабочей температуре, минимальной температуре монтажа, механических воздействиях, гибкости, совместимости полевого стыка и полной системе проекта, а не только на цене покрытия.

Пункт сравнения	Труба с покрытием 3LPP	Труба с покрытием 3LPE
Грунтовка	Плавленая эпоксидная смола (FBE)	Плавленая эпоксидная смола (FBE)
Адгезив	Сополимерный адгезив, совместимый с PP	Сополимерный адгезив, совместимый с PE
Наружный слой	Полипропилен	Полиэтилен
Типичный публикуемый поставщиками диапазон температур	−20°C … 110°C	−40°C … 85°C
Эксплуатация при повышенных температурах	Обычно выбирается там, где квалифицированная система PP поддерживает требуемую рабочую температуру	Как правило, применяется для трубопроводов при умеренных температурах
Работа при низких температурах	Требует подтверждения минимальной температуры хранения, изгиба, обращения и монтажа	Обычно обеспечивает более широкий диапазон работы при низких температурах
Жёсткость наружного слоя	Более высокая жёсткость	Большая гибкость
Стойкость к продавливанию и истиранию	Высокая стойкость в тяжёлых механических условиях	Хорошая механическая защита при большей гибкости
Изгиб на трассе	Минимальная температура изгиба и радиус изгиба требуют проектного подтверждения	Часто проще реализуется, когда гибкость является определяющим требованием
ГНБ и каменистая засыпка	Подходит там, где стойкость к истиранию и задирам квалифицирована для данного способа прокладки	Подходит там, где квалифицированы выбранная система PE и любая дополнительная механическая защита
Совместимость полевого стыка	Требуется система покрытия полевого стыка, совместимая с PP	Требуется система покрытия полевого стыка, совместимая с PE
Критерий выбора	Более высокая рабочая температура, большая жёсткость и тяжёлые механические воздействия	Более низкая температура монтажа, большая гибкость и экономика проекта

Скачать: руководство по выбору и совместимости полевых стыков труб с покрытием 3LPP и 3LPE

Выбор покрытия следует основывать на полном температурном и монтажном диапазоне. 3LPP обычно предпочтительнее там, где проектирование определяется повышенной рабочей температурой, стойкостью к продавливанию и жёсткими механическими воздействиями, тогда как 3LPE часто лучше подходит для проектов, требующих большей гибкости и работы при низких температурах. Итоговая система также должна оставаться совместимой с изгибом на трассе, протягиванием при ГНБ, катодной защитой, покрытием полевого стыка и заданной технологией монтажа.



Где применяется стальная труба с покрытием 3LPP

Стальная труба с покрытием 3LPP выбирается там, где повышенная рабочая температура и риск повреждений при монтаже важнее гибкости при низких температурах.

• Подземные нефтепроводы с горячей нефтью - применяются там, где квалифицированная рабочая температура превышает утверждённый диапазон предлагаемой системы 3LPE. Компаунд PP, стойкость к катодному отслаиванию и покрытие полевого стыка должны быть квалифицированы для той же температуры.
• Переходы через дороги и реки методом ГНБ - при протягивании покрытие подвергается непрерывному трению о грунт, контакту с роликами и локальным задирам. Толщина покрытия, стойкость к истиранию, профиль сварного стыка и поиск дефектов после протягивания требуют отдельного контроля.
• Участки траншей с каменистым грунтом - наружный слой полипропилена обеспечивает дополнительную стойкость к удару и продавливанию при опускании в траншею и обратной засыпке. При этом по-прежнему требуются подсыпка на дно траншеи и сортировка засыпки для предотвращения локальных повреждений покрытия.
• Морские трубопроводы и экспортные линии - 3LPP может сочетаться с подготовкой под аноды, покрытием полевого стыка и бетонным утяжеляющим покрытием. Размеры отступа покрытия и переходы покрытий должны быть согласованы до нанесения.
• Участки трубопроводов с многократными погрузочно-разгрузочными операциями на площадках и в портах - более жёсткий наружный слой PP помогает защитить антикоррозионный барьер FBE при подъёме, штабелировании, перемещении по роликам и морской транспортировке при условии соблюдения утверждённых процедур опирания и подъёма.

Окончательный выбор должен подтверждать полный температурный цикл, способ монтажа, схему катодной защиты, систему полевого стыка и механические воздействия, а не опираться только на обозначение покрытия.

Полевой стык, отступ покрытия и ремонт покрытия

Заводское покрытие 3LPP заканчивается до фаски трубы, чтобы обеспечить доступ для кольцевой сварки, контроля сварных швов и покрытия полевого стыка. Длина отступа покрытия, профиль кромки PP, ширина голой стали и окончание слоёв должны соответствовать утверждённой технологии сварки и способу нанесения покрытия полевого стыка. Готовый полевой стык должен сохранять сцепление, сплошность без дефектов (holiday), совместимость с катодной защитой и механические характеристики на переходе от заводского покрытия к зоне кольцевого сварного шва.

Повреждения заводского покрытия перед ремонтом должны классифицироваться по расположению, глубине и площади поражения. Утверждённая процедура ремонта должна определять подготовку поверхности, ремонтный материал, температуру нанесения, величину перекрытия, контроль и повторный поиск дефектов. Повреждения, превышающие допустимые пределы ремонта, требуют удаления и повторного нанесения покрытия на повреждённом участке.

Маркировка, документация и прослеживаемость трубы 3LPP

Поскольку нанесение 3LPP закрывает наружную поверхность трубы, исходная идентификация трубы должна быть перенесена и проверена до окончательного выпуска. Прослеживаемость следует поддерживать на уровне отдельной трубы или на уровне утверждённой идентифицируемой партии, связывая исходную запись о трубе с партией покрытия, производственной партией, статусом контроля, историей ремонта и итоговой маркировкой.

Группа записей	Основные документы и записи	Техническое назначение
Записи по базовой трубе	Сертификат MTC, номер трубы, номер плавки, размеры и входной контроль	Подтверждает идентичность и статус приёмки стальной трубы до нанесения покрытия.
Материалы и технологии покрытия	Сертификаты на FBE, адгезив и PP; записи о квалификации покрытия; утверждённая технология нанесения	Подтверждает, что применялись утверждённая система материалов и технология покрытия.
Производственные записи	Результаты подготовки поверхности, номера партий материалов, температура трубы и параметры линии покрытия	Связывает каждую трубу с покрытием с фактическими условиями нанесения.
Записи о контроле и испытаниях	Результаты по толщине, поиску дефектов, прочности на отслаивание, удару, продавливанию и катодному отслаиванию	Подтверждает сплошность покрытия, сцепление, механическую стойкость и антикоррозионные характеристики.
Записи об отступе покрытия и ремонте	Размеры отступа, расположение дефектов, метод ремонта и результаты повторных испытаний	Подтверждает совместимость полевого стыка и закрытие дефектов покрытия.
Записи окончательного выпуска	Визуальный контроль, маркировка труб, фотографии, упаковочный лист и отгрузочная ведомость	Связывает выпущенную трубу с покрытием с физическим грузом и итоговыми документами.

Окончательный выпуск следует задерживать до тех пор, пока маркировка трубы с покрытием, статус контроля, закрытие ремонтов и упаковочная ведомость не будут согласованы с утверждёнными записями. При отгрузке в пакетах идентификация пакета должна сохранять ту же связь, чтобы поставленную трубу можно было сверить с сертификатом MTC базовой трубы и историей покрытия без отдельной ручной реконструкции.

Почему стоит выбрать GNEE для трубы с покрытием 3LPP

Как производитель и поставщик стальных труб с покрытием 3LPP, компания GNEE координирует базовую трубу, материалы покрытия, технологию нанесения, контроль и итоговую документацию в рамках единого утверждённого объёма проекта.

Комплексный контроль трубы и покрытия

Класс прочности базовой трубы, размеры, состояние поверхности, класс покрытия, общая толщина и отступ покрытия согласовываются совместно до начала производства покрытия.

Конфигурация 3LPP под конкретный проект

Система покрытия подбирается под рабочую температуру, способ монтажа, покрытие полевого стыка, катодную защиту, а также под любое бетонное утяжеляющее покрытие или интерфейс теплоизоляции.

Контроль и прослеживаемый выпуск

Подготовка поверхности, температура нанесения, толщина покрытия, поиск дефектов, сцепление, статус ремонта и итоговая маркировка остаются связанными с номером трубы и партией покрытия.

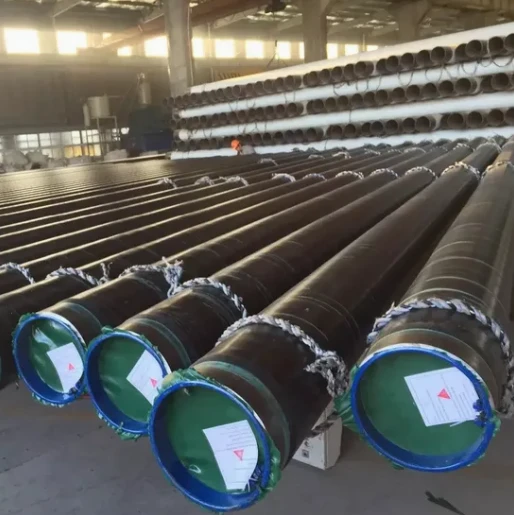

Доставка, готовая к экспорту

Маркировка труб, защита концов, упаковочные листы, записи контроля и фотографии отгрузки подготавливаются так, чтобы физический груз соответствовал утверждённому техническому досье.

Бесплатный расчёт стоимости

Часто задаваемые вопросы

1. Что определяет требуемую толщину покрытия 3LPP?

Требуемая толщина определяется применимым стандартом на покрытие, классом покрытия, размерами трубы, рабочей температурой, способом монтажа и ожидаемыми механическими воздействиями. Протягивание при ГНБ, каменистая засыпка, морские операции и интерфейсы бетонного утяжеляющего покрытия могут требовать иной защиты, чем обычный подземный трубопровод. Поэтому толщину следует подтверждать по утверждённому техническому листу на покрытие, а не выбирать только по наружному диаметру трубы.

2. Когда следует выбирать 3LPP вместо 3LPE?

3LPP обычно выбирается там, где проектирование покрытия определяется повышенной рабочей температурой, жёсткостью наружного слоя, стойкостью к продавливанию или сильным истиранием. 3LPE, как правило, обеспечивает большую гибкость и более широкий диапазон работы при низких температурах. Окончательный выбор должен также учитывать изгиб на трассе, температуру хранения, протягивание при ГНБ, катодную защиту и совместимость полевого стыка.

3. Какой контроль требуется перед выпуском трубы с покрытием 3LPP?

Для выпуска обычно требуются подтверждённая подготовка поверхности, записи о температуре нанесения, толщина покрытия, визуальный осмотр, поиск дефектов (holiday), прочность на отслаивание, испытания механических характеристик, результаты по катодному отслаиванию, контроль отступа покрытия и закрытие всех ремонтов покрытия. Точная частота испытаний и предельные значения приёмки должны соответствовать заданному классу покрытия, утверждённой процедуре и плану контроля (ITP) проекта.

4. Что должно быть подтверждено для покрытия полевого стыка 3LPP?

Система полевого стыка должна соответствовать заводскому покрытию 3LPP по рабочей температуре, подготовке поверхности, диапазону предварительного нагрева, сцеплению с голой сталью, склеиванию с перекрытием PP, характеристикам катодной защиты и механической стойкости. Длина отступа и геометрия кромки PP также должны подходить под способ сварки и нанесения покрытия полевого стыка, поскольку каждый кольцевой шов прерывает заводскую систему покрытия.
