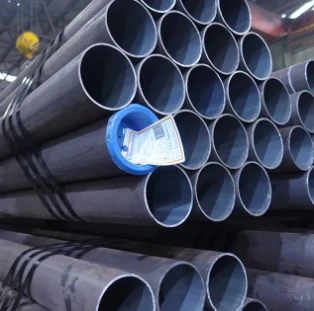

Бесшовная стальная трубопроводная труба API 5L

Бесшовная стальная трубопроводная труба API 5L - это трубопроводная труба без сварного шва, производимая из сплошной стальной заготовки методом горячего прошивания и прокатки, а в отдельных типоразмерах - методами холодной отделки или термического расширения. Такая труба обычно применяется для транспортировки нефти и газа, сборных линий, эксплуатации под давлением и других трубопроводных задач, где важны целостность корпуса трубы, равномерность толщины стенки и надёжность эксплуатации. По сравнению со сварными альтернативами бесшовная трубопроводная труба чаще предпочтительна для малых и средних диаметров, работы при повышенном давлении, а также для применений, где заказчики стремятся снизить объём контроля сварных соединений и риски эксплуатации, связанные со сваркой.

GNEE предлагает бесшовные стальные трубы API 5L от API 5L Gr B до X80, уровней спецификации продукции PSL1 и PSL2. Для наземного и офшорного применения, а также для сероводородной среды (sour service) - трубы по стандарту NACE для коррозионной среды H2S. Включая изготовление горячекатаных бесшовных и холоднотянутых (холоднокатаных) бесшовных труб. Максимальные диаметры - до 40 дюймов.



Диапазон поставки бесшовных стальных труб API 5L

Стандарт: API SPEC 5L (актуальная редакция). Группы прочности: B, X42, X52, X56, X60, X65, X70 и S (S - для сероводородной среды (sour service), например X70QS). Размеры стальных труб по наружному диаметру OD: от 1/2" до 2", 3", 4", 6", 8", 10", 12", 16 дюймов, 18 дюймов, 20 дюймов, 24 дюйма, от 26 до 40 дюймов. Толщина стенки по спецификации веса трубы: SCH 10, SCH 20, SCH 40, SCH STD, SCH 80, SCH XS, до SCH 160. Тип торцов: фаска на торцах, гладкие торцы. Диапазон длин: 20 FT (6 метров), 40 FT (12 метров) или по индивидуальному заказу. Защитные колпаки из пластика или металла. Поверхность: естественная, лакированная, чёрная окраска, FBE и 3PE, плакировка и вкладыш и т. д. Доступна труба с облицовкой / вкладышем CRA (углеродистая сталь + плакированный или вкладышевой легированный материал).

Варианты PSL и сероводородная среда

Бесшовная стальная трубопроводная труба API 5L может поставляться как в исполнении PSL1, так и PSL2, с отдельными вариантами для требований сероводородной среды (sour service). Различие заключается не только в обозначении группы прочности. Выбор PSL также влияет на испытания, прослеживаемость, объём контроля и комплект.release-документации, поэтому выбор уровня PSL следует подтверждать на раннем этапе проработки проекта.

Для более ответственных условий эксплуатации, особенно в наземных или офшорных системах транспортировки с более строгими требованиями к контролю и сертификации, обычно указывается PSL2 с более жёстким контролем квалификации продукции и её выпуска. При наличии коррозионной среды H2S требования к сероводородной среде (sour service) должны быть чётко определены до начала производства, чтобы группа прочности трубы, схема испытаний и комплект документов соответствовали условиям эксплуатации.

Химический состав бесшовных труб API 5L

Химический состав, механические свойства и допуски на размеры являются ключевыми элементами анализа бесшовной стальной трубопроводной трубы API 5L. Полные значения приведены в подробных таблицах и на связанных страницах спецификаций, тогда как данный раздел позволяет сосредоточить основную продуктовую страницу на области поставок, вариантах групп прочности и применении в проектах.

Химический состав труб PSL 1 с толщиной стенки t ≤ 25,0 мм (0,984 дюйма)

Механические свойства

Значения предела текучести и прочности на растяжение для бесшовных стальных труб API 5L в исполнении PSL2 смотрите здесь

Допуски на размеры бесшовных труб API 5L

a. Для наружных диаметров менее 2 3/8 дюйма (60,3 мм) допуск по диаметру корпуса трубы ±0,5 мм; допуск по диаметру торца трубы ±0,5 мм; допуск по овальности для корпуса трубы составляет 0,9 мм (0,036 дюйма), для торца трубы - 0,6 мм (0,024 дюйма). b. Для OD от 2 3/8 дюйма (60,3 мм) до 24 дюймов (610 мм) включительно допуск по диаметру для корпуса трубы составляет ±0,0075D, для торца трубы ±0,005D, но не более ±1,6 мм (0,063 мм); допуск по овальности для корпуса трубы ≤ 0,015D, для торца трубы ≤ 0,01D. (По согласованию с производителем и заказчиком могут применяться более строгие допуски.) c. Для толщины стенки менее 4 мм (0,0157 дюйма) допуск составляет +0,6 мм (0,024 дюйма), −0,5 мм (0,020 дюйма); для толщины стенки бесшовных стальных труб API 5L от 4 до 10 мм (0,394 дюйма): +0,150t, −0,125t; для толщины стенки бесшовных труб API от 10 до 25 мм (0,984 дюйма): ±0,125t; для толщины стенки ≥ 25 мм: +3,7 мм или +0,1t (что больше) и −3,0 мм (0,120 дюйма) или −0,1t (что больше); t - толщина стенки. d. По прямолинейности: максимальный допуск по всей длине - не более 0,15% от длины. e. Прямолинейность: максимальное отклонение для торца трубы должно быть ≤ 0,3 мм/м. f. По длине: ±200 мм для обычных заказов, ±25,4 мм для специальных.

Когда следует выбирать бесшовную стальную трубопроводную трубу API 5L

Бесшовная трубопроводная труба API 5L обычно выбирается, когда проекту нужен корпус трубы без продольного сварного шва, особенно при работе под давлением, на ответственных участках магистральных трубопроводов или в системах, где контроль, усталостное поведение и непрерывность стенки в целом важнее минимальной первоначальной стоимости. Это также практичный выбор, когда заказчик хочет использовать один продуктовый маршрут, охватывающий углеродистые трубопроводные трубы, дифференциацию PSL и отдельные требования сероводородной среды (sour service) в рамках единой логики закупок.

Бесшовные трубы, как правило, прочнее в промышленных применениях с малыми и средними диаметрами, специальными длинами и условиями эксплуатации, где целостность корпуса трубы контролируется более строго. Сварные варианты остаются важными в магистральных системах большого диаметра, но ключевым преимуществом бесшовной стальной трубопроводной трубы API 5L является контролируемая непрерывность корпуса трубы, а не характеристики сварного шва.

Виды производства бесшовных стальных труб

Способы производства бесшовных стальных труб API 5L можно разделить на: горячекатаные бесшовные трубы, холоднотянутые (холоднокатаные) трубы, трубы термического расширения, холоднокатаные (холодное вращение) трубы и трубы, изготовленные прессованием.

Формообразование - бесшовные стальные трубы API изготавливаются из круглой стальной заготовки, тогда как сварные трубы производятся из полосы, которая прокатывается и сваривается. Процесс формообразования бесшовных труб включает ковку, прошивку, прокатку и калибровку одновременно. Дефекты в стали легко устраняются в процессе прокатки. С другой стороны, процесс формообразования труб со швом (сварных) включает гибку листов и сварку в заданные формы. Производство сварных труб менее затратно, поэтому их цена ниже. Однако по эксплуатационным характеристикам бесшовные трубы значительно превосходят сварные.

Технологический процесс производства горячекатаных бесшовных стальных труб

Производство горячекатаных бесшовных стальных трубопроводных труб включает следующие этапы: прокатка круглых заготовок - контроль - порезка - нагрев - прошивка - раскатка (удлинение) - редуцирование со слабым натяжением - правка - обрезка концов - визуальный контроль - неразрушающий контроль (NDT) - гидравлическое испытание давлением - обработка торцов - контроль продукции - окраска и маркировка - упаковка - складирование.

Технологический процесс производства холоднотянутых (холоднокатаных) бесшовных стальных труб

Материнская труба (как правило, горячекатаная) - контроль - отжиг - обработка торцов (забивка и сверление отверстия) - травление - шлифовка - фосфатирование (смазка) - холодное волочение (прокатка) - обезжиривание и очистка - термическая обработка (обработка на твёрдый раствор) - правка - гидравлическое испытание давлением - окраска и маркировка - складирование.

Наши преимущества

Ведущие производители бесшовных стальных труб в Китае с высоким качеством и конкурентными ценами.

Кроме того, мы предлагаем:

a. Распространённые типоразмеры со склада. b. Малые партии с различными типоразмерами. c. Индивидуальная длина. d. Наличие на складе материалов труб по NACE MR 0175. e. Быстрая поставка. f. Бесшовные стальные трубы больших диаметров по стандартам API. (Изначально бесшовные трубы с OD 20" - 508 мм, горячее расширение до диаметра 40 дюймов - 1016 мм.) g. Гарантированно высокое качество материала с полной прослеживаемостью.

GNEE - один из ведущих поставщиков бесшовных стальных труб API в Китае, известный высоким качеством и разумными ценами. Вы получите все распространённые типоразмеры бесшовных стальных труб и можете заказать даже индивидуальные размеры. Поставка осуществляется быстро, а материал, используемый для производства труб, - наилучшего качества.

Применение бесшовных трубопроводных труб API 5L

Бесшовная стальная трубопроводная труба API 5L широко применяется в нефтегазовой отрасли как в наземных, так и в офшорных системах трубопроводного транспорта. Её основные области применения включают:

• Магистральные трубопроводы для сырой нефти и природного газа - магистральные трубопроводы большой протяжённости и высокого давления для транспортировки углеводородов от месторождений к НПЗ и перерабатывающим предприятиям.
• Газораспределительные сети - городские и региональные распределительные системы, обеспечивающие безопасную и эффективную доставку природного газа конечным потребителям.
• Трубопроводы для нефтепродуктов - транспортировка очищенных нефтепродуктов, таких как бензин, дизельное топливо, авиакеросин и СНГ (LPG).
• Промысловые сборные линии и выкидные линии - трубопроводы на нефтепромыслах, соединяющие скважины со сборными станциями, установками сепарации или экспортными терминалами.
• Подводные и офшорные трубопроводы - морские применения, где коррозионная стойкость и механическая прочность критически важны для подводных установок.
• Трубопроводы компрессорных и насосных станций - интеграция с объектами регулирования давления для непрерывного потока в магистральных транспортных сетях большой протяжённости.

Магистральные трубопроводы для сырой нефти и природного газа - магистральные трубопроводы большой протяжённости и высокого давления для транспортировки углеводородов от месторождений к НПЗ и перерабатывающим предприятиям.

Газораспределительные сети - городские и региональные распределительные системы, обеспечивающие безопасную и эффективную доставку природного газа конечным потребителям.

Трубопроводы для нефтепродуктов - транспортировка очищенных нефтепродуктов, таких как бензин, дизельное топливо, авиакеросин и СНГ (LPG).

Промысловые сборные линии и выкидные линии - трубопроводы на нефтепромыслах, соединяющие скважины со сборными станциями, установками сепарации или экспортными терминалами.

Подводные и офшорные трубопроводы - морские применения, где коррозионная стойкость и механическая прочность критически важны для подводных установок.

Трубопроводы компрессорных и насосных станций - интеграция с объектами регулирования давления для непрерывного потока в магистральных транспортных сетях большой протяжённости.

Почему стоит закупать бесшовные стальные трубопроводные трубы API 5L через GNEE

Бесшовные стальные трубопроводные трубы API 5L редко закупаются только по группе прочности. В реальных трубопроводных заказах более сложная задача - согласовать до начала производства группу прочности, уровень PSL, требования сероводородной среды (sour service), диапазон размеров, подготовку торцов, вариант покрытия и release-документы. GNEE поддерживает этот процесс, поставляя бесшовные трубопроводные трубы по маршрутам, соответствующим практическим проектным комбинациям - от Gr B до высокопрочных групп API 5L - с поддержкой PSL1, PSL2 и отдельных требований сероводородной среды (sour service) там, где это указано.

Бесплатный расчёт стоимости

Часто задаваемые вопросы

Вопрос 1: Что такое бесшовная стальная трубопроводная труба API 5L? Ответ: Бесшовная стальная трубопроводная труба API 5L - это бесшовная труба, поставляемая по API Spec 5L для систем трубопроводного транспорта нефти и газа. Она широко применяется в наземных и офшорных магистральных системах, распределительных сетях, сборных и выкидных линиях, а также в подводных трубопроводах, где критически важны коррозионная стойкость и механическая прочность.

Вопрос 2: Какие размеры и графики толщины стенки доступны для бесшовных стальных трубопроводных труб API 5L? Ответ: Диапазон поставки бесшовных стальных трубопроводных труб API 5L от GNEE охватывает OD от 1/2" до 26" (для больших диаметров - до 40"), с толщиной стенки от SCH 10 до SCH 160 (включая SCH 40/STD, SCH 80/XS). Типовые длины: 20 футов, 40 футов или по индивидуальному заказу; типы торцов - с фаской или гладкие, с опциональными защитными колпаками и распространёнными покрытиями, такими как FBE/3PE.

Вопрос 3: API 5L PSL1 или PSL2 - как выбрать и когда нужна сероводородная среда (NACE)? Ответ: GNEE предлагает бесшовные стальные трубы API 5L в исполнениях PSL1 и PSL2, а также поддерживает наземное/офшорное применение и сероводородную среду (sour service) для сред с содержанием H2S (требования, связанные с NACE). С практической точки зрения при закупках следует сопоставить требуемый проектной спецификацией уровень PSL и чётко указать, применима ли сероводородная среда (суффикс группы прочности «S» / требования sour service) до окончательного оформления заказа.

Вопрос 4: Когда следует отдавать предпочтение бесшовной трубопроводной трубе API 5L перед сварной? Ответ: Бесшовную стальную трубопроводную трубу API 5L обычно предпочитают, когда проект придаёт большее значение непрерывности корпуса трубы, работе при повышенном давлении или более строгому контролю рисков, связанных со сваркой. Её обычно рассматривают для малых и средних диаметров, ответственной магистральной эксплуатации, а также для применений, где контроль и долгосрочная целостность проверяются более внимательно.
