Обсадные трубы API 5CT

В современной инженерии бурения и добычи нефти и газа целостность ствола скважины является фундаментальным принципом, обеспечивающим конструкционную безопасность, предотвращение притока пластовых флюидов и защиту окружающей среды. Выбор групп прочности обсадных труб API 5CT имеет ключевое значение, поскольку он напрямую определяет способность скважины противостоять конкретным вызовам, связанным с глубиной, давлением и коррозионными средами.

GNEE предлагает полный ассортимент обсадных труб, соответствующих API 5CT. Наш научно систематизированный продуктовый портфель разработан для точного соответствия требованиям - от стандартных скважин до экстремальных условий эксплуатации. Помимо групп стандартной прочности, таких как J55/K55, N80 Type 1 и P110, мы поставляем высокоэффективные решения для сложных условий:

Баланс коррозионной стойкости и средней прочности: группа L80, одна из наиболее широко используемых групп для сероводородной среды (sour service), имеет строго контролируемую твёрдость ниже HRC 23, что обеспечивает надёжную стойкость к сульфидному растрескиванию под напряжением (SSC) в средах, содержащих сероводород (H2S).

Сочетание высокой прочности и коррозионной стойкости: группы C90 и T95 обеспечивают более высокую прочность, чем L80, при сохранении отличной стойкости к SSC, что делает их подходящими для более глубоких скважин с высоким давлением в сероводородной среде.

Сверхвысокая прочность: группы P110 и Q125 разработаны для обеспечения превосходного сопротивления смятию и внутреннему давлению для сверхглубоких скважин, пластов с высоким давлением или участков, требующих экстремальной конструкционной поддержки.

Специализированные решения против коррозии CO2: помимо стандартных групп из углеродистой и легированной стали, мы поставляем трубы из мартенситной нержавеющей стали 13Cr и более высоколегированных марок, которые эффективно противостоят равномерной коррозии, вызванной CO2, за счёт формирования плотной пассивной плёнки.

Мы понимаем, что каждая группа прочности является воплощением материаловедения. Поэтому благодаря точному металлургическому проектированию (например, применению закалки и отпуска (QT) для N80Q для получения мелкодисперсной однородной отпущенной сорбитной структуры) и строгой сквозной проверке качества GNEE гарантирует, что каждая труба обсадной колонны обеспечивает заявленные механические свойства и долговечность в сложных забойных напряжённых и химических условиях. Выбирая GNEE, вы выбираете инженерную гарантию, основанную на глубоком понимании материалов, - надёжный фундамент для целостности ваших активов и эффективности операций.

GNEE предоставляет широкий выбор обсадных и насосно-компрессорных стальных труб API 5CT для удовлетворения различных потребностей разведки и добычи нефти. Предлагаемые материалы включают углеродистую сталь (наиболее распространённую), легированную сталь, хромистую сталь и высоколегированные стали. Доступные группы прочности API 5CT охватывают J55/K55, N80 Type 1, N80Q, L80, C90, T95, P110 и Q125, а также дополнительные спецификации для 13Cr.

Особенности стальной обсадной трубы

Обсадная труба - это труба круглого сечения большого диаметра, которую опускают в нефтяную скважину и закрепляют цементом для защиты другого оборудования, в основном изготовленного из железа и стали. Нефтяные скважины должны проектироваться с учётом воздействия различных по силе внешних нагрузок, таких как смятие, взрыв, напряжения и химическая коррозия. В процессе бурения скважины обсадная колонна, опущенная в ствол скважины, надёжно стабилизирует его.

Ключевые особенности стальной обсадной трубы:

• Материал: обсадные трубы, как правило, изготавливаются из высокопрочной стали и рассчитаны на воздействие высоких давлений и жёстких условий, встречающихся при буровых работах.
• Стандарты: стальные обсадные трубы обычно соответствуют отраслевым стандартам, таким как API 5CT, который устанавливает требования к обсадным и насосно-компрессорным трубам, применяемым в нефтегазовой отрасли.

Применение

Обсадная труба API 5CT используется для крепления стенок нефтяных и газовых скважин и обеспечения нормального хода процесса бурения и работы скважины после завершения строительства. Каждая скважина, в зависимости от глубины бурения и геологических условий, использует несколько слоёв обсадных колонн. После цементирования обсадная колонна опускается в скважину; в отличие от насосно-компрессорных и бурильных труб, она не может быть использована повторно и является разовым расходным материалом. Поэтому потребление обсадных труб составляет более 70% всех труб для нефтяных скважин. По назначению они подразделяются на направляющие (кондукторные) трубы, промежуточные обсадные, эксплуатационные обсадные и хвостовики.

Обсадные и насосно-компрессорные трубы API 5CT в составе OCTG для нефтегазовой отрасли

Обсадные и насосно-компрессорные трубы API 5CT - это две основные колонны в системах OCTG, применяемых при оборудовании нефтяных и газовых скважин обсадными и насосно-компрессорными трубами. Обсадная колонна обеспечивает целостность ствола скважины и изоляцию пластов (обычно цементируется), тогда как насосно-компрессорная труба (НКТ) является внутренним продуктивным каналом, используемым для притока или закачки флюидов, и может быть извлечена при капитальном ремонте. На практике обсадные и насосно-компрессорные трубы проектируются как единая система: обсадная колонна формирует барьер ствола скважины и воспринимает внешние нагрузки, а колонна НКТ управляет условиями продуктивного потока и циклами давления. Данная страница посвящена обсадным трубам API 5CT, при этом связанные спецификации и таблицы по НКТ приведены для быстрой перекрёстной проверки.

Различия между обсадными и насосно-компрессорными трубами

• Функция: обсадная колонна стабилизирует породы и изолирует пласты; насосно-компрессорная труба транспортирует добываемые/закачиваемые флюиды на поверхность. • Размещение: НКТ, как правило, спускается внутри обсадной колонны, образуя кольцевое пространство, используемое для циркуляции, газлифта, пакеров и мониторинга. • Жизненный цикл: обсадная колонна обычно является постоянным барьером; НКТ обычно извлекается и подлежит замене. • Акценты проектирования: для обсадной колонны приоритетны смятие, разрыв и растяжение под нагрузками при бурении и цементировании; для НКТ - циклы давления, поток и операции при капитальном ремонте.

При проектировании обсадных и насосно-компрессорных колонн проверки давления обычно выражаются тремя базовыми критериями: разрыв (внутреннее давление), смятие (внешнее давление) и растяжение (осевая нагрузка). Группа прочности, толщина стенки и тип соединения выбираются в соответствии с расчётным диапазоном и условиями эксплуатации (без сероводорода / сероводородная среда), а также для сохранения герметичности при изменениях давления в обсадной и насосно-компрессорной колоннах.

GNEE поставляет стальные обсадные трубы API 5CT в следующих спецификациях и размерах

Стандарт: API 5CT. Группы прочности: J55/K55, N80-1, N80Q, L80, C90, T95, P110, Q125 и 13Cr. Диапазон размеров обсадных труб: от 5 1/2" до 20". Длина: R2, R3. Типы соединений: BTC (муфтовое соединение с трапецеидальной резьбой Buttress), LTC (муфтовое соединение с удлинённой резьбой), премиальное соединение. Премиальные соединения: соединения Tenaris - TenarisHydril CS, TSH W511 и серии Blue, серия Wedge 500, серия Legacy; соединения Hunting, такие как Seal-Lock-Flush (SLX), Seal-Lock Semi Flush (SLSF) и другие премиальные соединения.

При оценке поставщиков обсадных и насосно-компрессорных труб в рамках закупок OCTG основное внимание обычно уделяется прослеживаемости, объёму испытаний и совместимости соединений. Типовые позиции запроса цен включают группу прочности и уровень PSL по API 5CT, OD и толщину стенки, тип резьбы (BTC/LTC/STC или премиальная), требования к муфтам, диапазон длин (R2/R3) и контрольную документацию (сертификат MTC, отчёт о размерах, протоколы NDT при необходимости). Чёткое согласование этих позиций снижает риск несовместимости обсадных колонн, муфт и оборудования заканчивания.

Для проектов, связанных с обсадными и насосно-компрессорными трубами в нефтегазовых применениях, выбор соединения обычно привязан к герметичности под давлением, контролю свинчивания и удобству эксплуатации. Премиальные соединения могут указываться, когда проектными требованиями к скважине предусмотрены газогерметичное уплотнение, более высокая моментная характеристика или более строгая стойкость к утечкам.

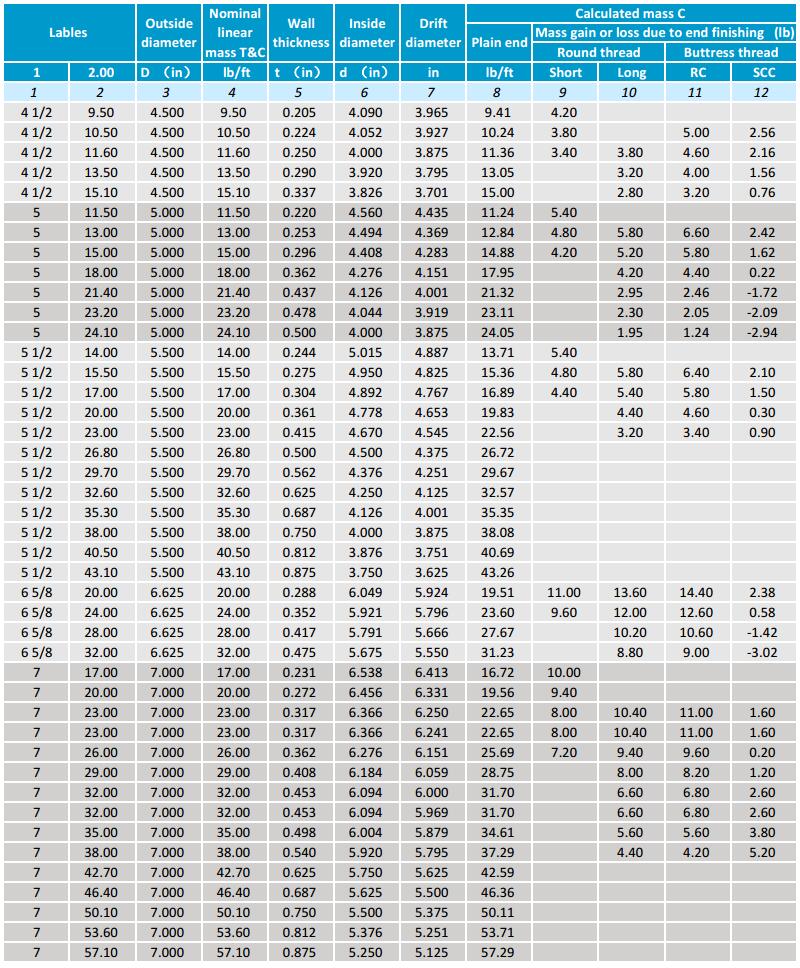

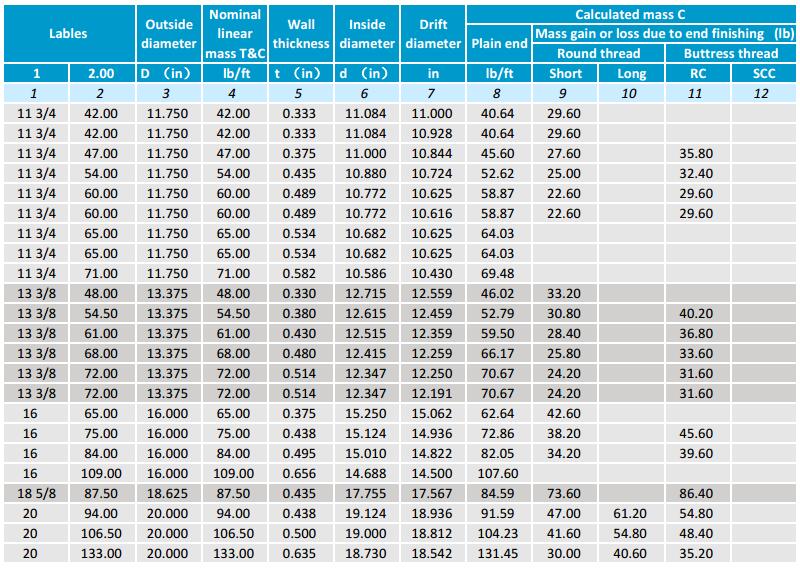

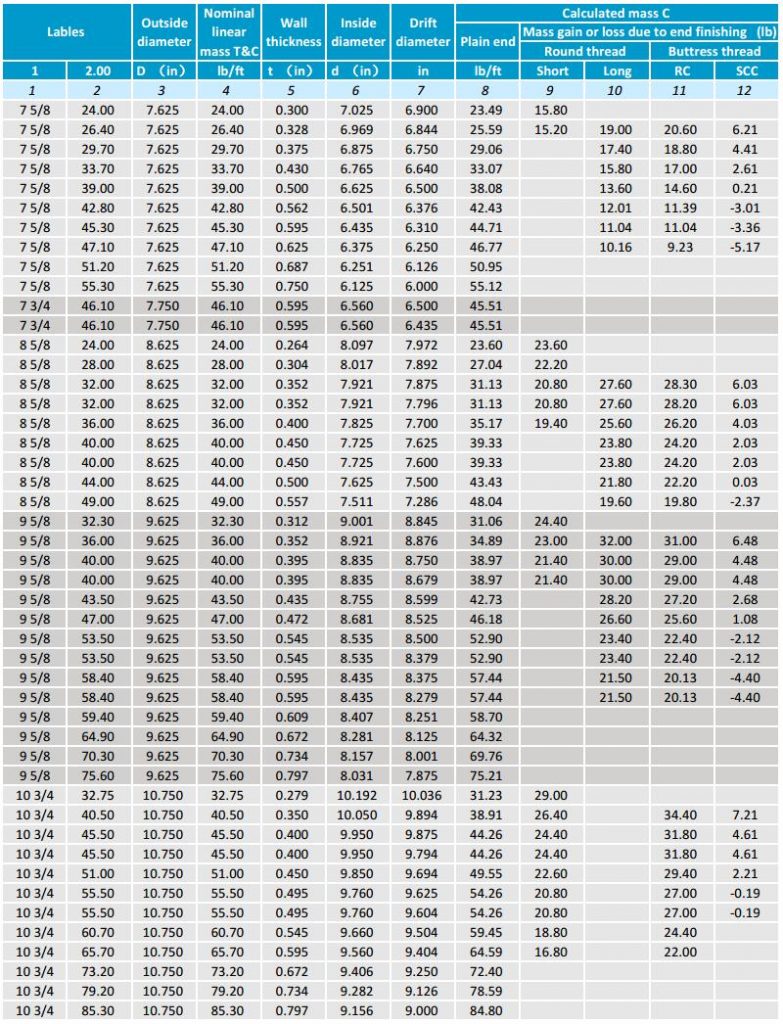

Таблица размеров и веса стальных обсадных труб

Позиция таблицы труб и обсадных труб API	Общий диапазон OD	Типовые соединения / торцы	Общий диапазон длин	Типовые группы прочности API 5CT
НКТ API 5CT	1,05″–4 1/2″ (распространённые: 2 3/8″, 2 7/8″, 3 1/2″, 4 1/2″)	EUE / NUE / BTC / премиальные	R2 / R3	J55/K55, N80, L80, C90/C95, P110
Обсадные трубы API 5CT	4 1/2″–20″ (распространённые: 5 1/2″, 7″, 9 5/8″, 13 3/8″)	BTC / LTC / STC / премиальные	R2 / R3	J55/K55, N80-1/N80Q, L80, C90/C95, P110

Кольцевой объём между обсадной и насосно-компрессорной колоннами часто используется при планировании бурения, цементирования и заканчивания, поскольку НКТ, как правило, спускается внутри обсадной колонны и образует кольцевое пространство для циркуляции и системных функций. Кольцевой объём между обсадной и насосно-компрессорной колоннами может быть выражен в единых единицах как:

Кольцевой объём = (π/4) × (ID² обсадной трубы − OD² НКТ) × длина

Данная геометрия кольцевого пространства влияет на объёмы вытеснения, возврат флюидов и эксплуатационные проверки, где размеры обсадных и насосно-компрессорных труб напрямую определяют доступное кольцевое пространство.

Наши преимущества

Работая со всеми лучшими производителями обсадных труб API 5CT в Китае, GNEE стремится поставлять высококачественные обсадные трубы по наиболее конкурентным ценам. Особенно это касается обсадных труб групп прочности J55/K55, N80-1 и N80Q. Кроме того, GNEE предлагает различные обсадные трубы с премиальными соединениями для тяжёлых условий эксплуатации.

Спецификация обсадных труб API 5CT

Подводя итог: GNEE поставляет не просто обсадные трубы API 5CT, соответствующие спецификациям, - мы предлагаем высоконадёжные решения для барьера ствола скважины, основанные на глубоком понимании материаловедения, механизмов коррозии и техники бурения. От стандартных групп J55/K55 до специальных групп, таких как T95 и 13Cr для экстремальных условий, наш точный металлургический контроль и строгая система качества обеспечивают работу продукции в самых сложных забойных условиях.

Почему стоит сотрудничать с GNEE?

Техническая экспертиза: мы не просто производитель, а ваш надёжный инженерный партнёр, оказывающий экспертную поддержку - от выбора группы прочности и оценки коррозии до индивидуальных спецификаций.

Прослеживаемое качество: полный контроль качества с прослеживаемостью от выплавки стали до готовой продукции в сочетании с исчерпывающими отчётами об испытаниях обеспечивает надёжную гарантию соответствия и безопасности вашего проекта.

Глобальная логистика и поддержка: благодаря эффективной глобальной цепочке поставок мы обеспечиваем своевременную доставку на ваш объект и оперативное техническое сопровождение после продажи.

Целостность ствола вашей скважины начинается с правильного выбора базовых материалов. Свяжитесь с нашей технической коммерческой службой уже сегодня, чтобы получить персонализированное предложение по обсадным трубам и конкурентное ценовое предложение, составленное с учётом ваших конкретных геологических данных и проектных решений. Давайте строить успех и безопасность вашего следующего бурового проекта на фундаменте исключительных материалов.

Бесплатный расчёт стоимости

Часто задаваемые вопросы

Вопрос 1: В чём разница между обсадной и насосно-компрессорной трубой? Ответ: Обсадная колонна - это конструкционная крепь, устанавливаемая для стабилизации ствола скважины и изоляции пластов (обычно цементируется). НКТ - это внутренняя колонна, используемая для продуктивного притока или закачки и, как правило, извлекаемая при капитальном ремонте.

Вопрос 2: Что охватывают обсадные и насосно-компрессорные трубы API 5CT? Ответ: API 5CT определяет технические и качественные требования к обсадным и насосно-компрессорным трубам OCTG, включая группы прочности, уровни спецификации продукции, требования к производству и испытаниям, а также условия поставки.

Вопрос 3: Как оценивается давление обсадных и насосно-компрессорных труб при проектировании? Ответ: Работоспособность обсадных и насосно-компрессорных труб под давлением обычно проверяется по разрыву (внутреннее давление), смятию (внешнее давление) и растяжению (осевая нагрузка). Группа прочности, толщина стенки и тип соединения выбираются в соответствии с расчётным диапазоном.

Вопрос 4: Для чего используется кольцевой объём между обсадной и насосно-компрессорной колоннами? Ответ: Кольцевой объём используется для оценки объёмов вытеснения и циркуляции, расчётов цементирования и планирования заканчивания в тех случаях, когда размеры кольцевого пространства влияют на возврат флюидов и управление операциями.

Вопрос 5: Почему в некоторых поисковых запросах упоминаются «обсадные и насосно-компрессорные трубы AK» или «трубы API в Миссисипи»? Ответ: Подобные формулировки обычно отражают поисковые запросы, привязанные к месту назначения. Техническое соответствие, тем не менее, определяется группой прочности API 5CT, размерами, типом соединения, уровнем PSL и требуемой документацией, а условия поставки зависят от маршрута и условий Incoterms.
