Быстроразъёмные соединения (hammer Unions): технические характеристики

В высоконапорных нефтепромысловых операциях даже незначительные проблемы с компонентами - такие как неправильные номера фигур (figure numbers), классы давления или типы резьбы - могут привести к дорогостоящим задержкам. Эти проблемы часто возникают из-за быстроразъёмных соединений (hammer unions), которые имеют критическое значение для поддержания герметичности под давлением. GNEE PIPE предлагает полный спектр высоконапорных быстроразъёмных соединений, предназначенных для таких применений, как комплексы гидроразрыва (ГРП), штуцерные манифольды и линии опробования скважин. Наш ассортимент охватывает размеры от 1″ до 4″ и классы давления от 2 000 до 20 000 psi, полностью совместимые с размерами распространённого стандарта FMC/WECO. Это обеспечивает простую интеграцию в существующие системы без необходимости перепроектирования или доработок. Кроме того, мы поставляем полный комплект совместимой обвязки, включая патрубки (pup joints), тройники, отводы, крестовины, телескопические и пневматические соединения, а также катушки манифольдов. Это позволяет упростить закупки и снизить риск несовпадения компонентов.

Для операций с участием H₂S или CO₂ мы предлагаем быстроразъёмные соединения, соответствующие NACE MR0175, что гарантирует соответствие материалов и уплотнений строгим требованиям эксплуатации в сероводородных средах. Соединения hammer union от GNEE созданы, чтобы выдерживать жёсткие условия и обеспечивать надёжную работу под давлением. Работаете ли вы с высокочастотными циклами нагружения или абразивными жидкостями, наша продукция обеспечивает стабильное уплотнение и долговечность, отвечая требованиям как стандартных применений, так и сероводородных сред. Закупая продукцию у GNEE, вы получаете не отдельные детали, а полностью согласованное решение, разработанное для сокращения времени монтажа и обеспечения соответствия применимым отраслевым стандартам.

Технические характеристики

Для условий эксплуатации в сероводородных средах, включая H₂S и CO₂, GNEE может поставлять быстроразъёмные соединения из материалов с уплотнениями, соответствующими NACE MR0175 / ISO 15156, удовлетворяющие как механическим, так и экологическим стандартам.

Параметр	Диапазон и описание
Номинальные размеры	1″, 1½″, 2″, 2½″, 3″, 4″
Рабочее давление	2 000 / 3 000 / 5 000 / 10 000 / 15 000 / 20 000 psi
Номера фигур (Figure)	Fig 100 / 200 / 206 / 602 / 1002 / 1003 / 1502 / 2002 / 2202
Типы применения	Стандартное применение; сероводородная среда (H₂S) с материалами по NACE MR0175 / ISO 15156
Диапазон температур	−29 °C … +121 °C (класс PU); доступны варианты для низких температур
Материалы	Легированная сталь, нержавеющая сталь, нейлоновые соединения для коррозионных линий низкого давления
Основа конструкции	Разработаны на основе стандартов высоконапорной обвязки API 16C и API 6A
Присоединительные концы	F×F, F×M, M×M, концы под приварку стыковым швом, резьбы LP/трубные, NPT, фланцевые концы, концы под шланговые соединения



Номер фигуры (Figure)	Standard Service, psi		Номинальный размер (дюймы)
	CWP	TEST	1″	1 1/4″	1 1/2″	2″	2 1/2″	3″	4″	5″	6″	8″	10″	12″	14″	16″
FIG100	1000	1500				✓	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓
FIG200	2000	3000	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓
FIG206	2000	3000	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓
FIG207	2000	3000						✓	✓	✓	✓	✓
FIG211	2000	3000				✓		✓
FIG300	2000	3000	✓			✓		✓	✓	✓	✓
FIG400	4000	6000				✓		✓	✓
FIG600	6000	9000	✓	✓	✓	✓			✓
FIG602	6000	9000	✓	✓	✓	✓	✓	✓	✓	✓	✓
FIG1002	10000	15000	✓		✓	✓		✓	✓	✓	✓
FIG1003	10000	15000				✓	✓	✓	✓	✓	✓
FIG1502	15000	22500	✓		✓	✓	✓	✓	✓	✓	✓
FIG2002	20000	30000				✓		✓	✓
FIG2202	20000	30000				✓		✓	✓

Почему стоит выбрать быстроразъёмные соединения GNEE?

Высоконапорные быстроразъёмные соединения GNEE специально разработаны для тяжёлых условий нефтепромысловых работ. С размерами от 1″ до 4″ и классами давления от 2 000 до 20 000 psi наши соединения hammer union совместимы с популярными фигурами и классами давления стиля FMC / WECO. Это гарантирует, что наша продукция легко встраивается в существующие системы обвязки, сокращая простои и исключая необходимость перепроектирования. Мы предлагаем широкий выбор быстроразъёмных соединений и совместимых компонентов, включая патрубки (pup joints), отводы, тройники, крестовины, задвижки и катушки манифольдов, как для стандартных применений, так и для сероводородных сред (с соответствием NACE MR0175). Наши соединения спроектированы для работы в условиях высокого давления и интенсивных пульсаций, что делает их идеальным выбором для тяжёлых нефтепромысловых условий.

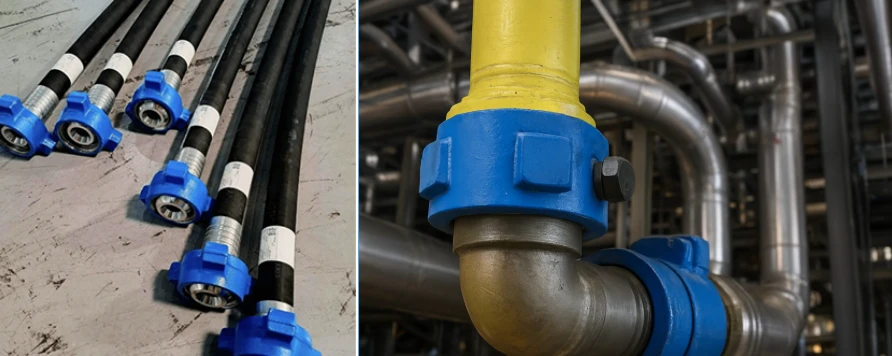

Как наши быстроразъёмные соединения применяются в различных промышленных проектах

Быстроразъёмные соединения GNEE - это универсальные компоненты, обеспечивающие надёжные, герметичные соединения в критических высоконапорных системах в самых разных отраслях. Ниже приведены несколько сценариев, в которых наши соединения hammer union демонстрируют наилучшие результаты, и то, как они обеспечивают бесперебойную работу даже в самых тяжёлых условиях:

Бурение и добыча нефти и газа: быстроразъёмные соединения широко применяются в высоконапорных операциях гидроразрыва и на морских буровых платформах, где надёжность оборудования имеет первостепенное значение. Эти соединения играют ключевую роль в поддержании целостности наземных буровых линий, обеспечивая стабильные соединения между напорным оборудованием - насосами, задвижками и райзерами. Соединения hammer union от GNEE выдерживают экстремальные давления - от высокочастотных циклов нагружения до постоянного потока жидкости, что делает их идеальным выбором для операций в нефтегазовой отрасли.

Сценарий эксплуатации: подключение противовыбросового оборудования (ПВО) и линий бурового раствора на платформах глубоководного бурения или подключение насосов ГРП к наземной обвязке гидроразрыва при операциях fracking.

Решаемые задачи: выдерживание экстремальных условий глубоководного бурения и площадок гидроразрыва. Соединения hammer union обеспечивают быстрое и надёжное соединение при колеблющихся высоких давлениях (до 20 000 psi) и тяжёлых нагрузках от потока жидкости (включая пескосодержащие растворы).



Системы водоподготовки и водоотведения: станции водоподготовки и очистки сточных вод часто работают при колеблющихся давлениях и в условиях жёстких нормативных требований. Быстроразъёмные соединения в таких системах обеспечивают надёжные уплотнительные решения, особенно в высоконапорных линиях закачки и фильтрации. Они гарантируют, что вода или стоки под давлением не вытекают, поддерживая эффективность системы и защищая как персонал, так и окружающую среду.

Сценарий эксплуатации: подключение высоконапорных насосов к фильтровальным и очистным установкам, отсечение и обслуживание трубопроводов, управление системами сброса давления на крупных станциях водоподготовки.

Решаемые задачи: обеспечение герметичности напорных линий на сооружениях очистки сточных вод при давлениях 2 000–15 000 psi. Наши соединения hammer union рассчитаны на высокочастотные циклы при сохранении стабильных уплотнительных характеристик.



Энергетика - паровые и газотурбинные системы: быстроразъёмные соединения также имеют важное значение в системах электроэнергетики, особенно на паровых и газотурбинных электростанциях, где критически важен контроль температуры и давления. Эти соединения могут использоваться для поддержания соединений в высоконапорных паровых и охлаждающих линиях, гарантируя, что колебания давления или вибрации не влияют на эффективность станции.

Сценарий эксплуатации: подключение различных напорных компонентов в паровых и газовых системах, особенно в системах, где расширение и сжатие материалов происходят часто из-за термоциклирования.

Решаемые задачи: предотвращение утечек и износа в высокотемпературных и высоконапорных системах. Соединения hammer union от GNEE поддерживают высокий стандарт герметизации даже в условиях экстремального термоциклирования и механических нагрузок.





Строительство и тяжёлая техника: в строительстве и тяжёлой технике быстроразъёмные соединения часто применяются в крупных гидравлических системах, например при перекачке бетона или в строительных проектах, требующих транспортировки воды или пульпы под высоким давлением. Их способность работать при колеблющихся давлениях и обеспечивать быстрые соединения без инструмента делает их первым выбором в этих отраслях.

Сценарий эксплуатации: подключение гидравлических насосов и задвижек при операциях бетонирования или при подаче воды и пульпы под высоким давлением на строительных площадках.

Решаемые задачи: строительная среда отличается высоким темпом работ, и соединения должны быть надёжными и простыми в монтаже и демонтаже. Наши соединения hammer union рассчитаны на быструю сборку и разборку, позволяя бригадам работать эффективно без простоев.

Опыт эксплуатации - преимущества использования соединений hammer union GNEE

Полевые специалисты полагаются на быстроразъёмные соединения GNEE благодаря быстрым, надёжным и простым решениям для соединений. Преимущества использования наших соединений включают:

Простота сборки и разборки: соединения hammer union легко свинчиваются и развинчиваются - для затяжки или ослабления соединения требуется только кувалда. Это ускоряет процессы монтажа и демонтажа, особенно в стеснённых высоконапорных условиях. Высокое давление и долговечность: соединения hammer union GNEE выдерживают давление до 20 000 psi и рассчитаны на сильные пульсации и высокочастотное циклическое нагружение. Их долговечность гарантирует стабильную работу на протяжении всего срока службы обвязки.

Совместимость с различными средами: от чистой воды и нефти до цементного раствора, кислоты и сероводородсодержащих пластовых флюидов - соединения GNEE изготавливаются из подходящих материалов и эластомеров (например, NBR, HNBR, FKM) для широкого диапазона сред и температурных требований. Соединения для сероводородных сред соответствуют NACE MR0175, обеспечивая повышенную стойкость к растрескиванию и утечкам.

Комплексное системное решение

GNEE предлагает не только быстроразъёмные соединения - мы поставляем полную высоконапорную систему обвязки. Для систем ГРП и опробования скважин мы поставляем: патрубки с соединениями (union pup joints), цельные тройники и крестовины, отводы с большим радиусом и отводы 90°, пробковые краны и штуцельные задвижки с соединительными концами.

Это комплексное решение гарантирует, что все компоненты разработаны для согласованной совместной работы, обеспечивая эффективный монтаж и эксплуатацию всей системы. Стандартизируя типы соединений, размеры и классы давления всех компонентов, мы упрощаем закупки и интеграцию систем.



Качество и документация - создано, чтобы служить долго и проходить контроль

Быстроразъёмные соединения GNEE разработаны не только для высокой производительности, но и для соответствия строгим мировым требованиям к контролю качества, документации и прослеживаемости. Для закупочных подразделений наша продукция помогает сокращать циклы согласования, уменьшать задержки при инспекциях и обеспечивать полную прозрачность на всех этапах цепочки поставок.

Полная прослеживаемость материалов: GNEE обеспечивает 100% прослеживаемость материалов - от стальной поковки до готовых соединений hammer union. Каждый номер плавки, партия поковок и партия механической обработки документируются и могут быть проверены при аудитах заказчика.

Прослеживаемость включает: отслеживание номеров плавок, идентификацию партий поковок, записи партий механической обработки и сборки, хранение сертификатов качества по каждому заказу.

Эта система помогает покупателям легко выполнять внутренние требования по контролю качества и процедуры независимой инспекции.

Прецизионное производство на станках с ЧПУ: все уплотнительные поверхности, резьбы ACME и геометрия посадочных мест соединений полностью обрабатываются на станках с ЧПУ, что обеспечивает точность размеров и взаимозаменяемость.

Преимущества для покупателей: гарантированная совместимость с соединениями hammer union стиля FMC / WECO, одинаковые уплотнительные характеристики во всех партиях, сокращение проблем при монтаже на объекте, более редкое обслуживание и замена; точность ЧПУ сводит к минимуму отклонения и обеспечивает долгосрочную надёжность при высоком давлении и вибрации.

Строгие гидравлические и уплотнительные испытания: каждая производственная партия проходит испытания давлением до 1,5 × рабочего давления (WP).

Испытания включают: гидравлическое испытание давлением, испытание на герметичность, визуальный и размерный контроль, отчёты об испытаниях по каждой партии.

Полный комплект документации: для поддержки соответствия требованиям и упрощения процедур инспекции GNEE предоставляет полный сертификационный досье на каждую продукцию.

Предоставляемая документация: сертификат качества по EN 10204 3.1 / 3.2, отчёт о гидравлическом испытании давлением, отчёт об испытании на герметичность, диаграмму термообработки, отчёт о размерном контроле, перечень прослеживаемости (номера плавок, партии поковок, партии механической обработки). Это обеспечивает беспроблемную приёмку у подрядчиков EPC, буровых операторов и энергетических компаний.



Сводная таблица технических данных и документации

Категория	Подробности
Прослеживаемость материалов	Полная прослеживаемость всех материалов, номеров плавок, партий поковок и партий механической обработки
Точность изготовления	Обработка на станках с ЧПУ; совместимость с FMC/WECO
Испытания давлением	Гидравлическое испытание и испытание на герметичность до 1,5 × WP
Предоставляемая документация	EN 10204 3.1/3.2, отчёт об испытании давлением, диаграмма термообработки, отчёт о размерном контроле
Уровень соответствия	Соответствует мировым стандартам контроля качества и прослеживаемости

Сотрудничество с GNEE - упрощение вашего проекта

Выбор GNEE в качестве поставщика быстроразъёмных соединений и связанных систем высоконапорной обвязки даёт ряд преимуществ:

Согласование спецификаций: мы тесно работаем с вами, чтобы сопоставить ваши спецификации с нашим каталогом продукции, гарантируя точное выполнение ваших требований.

Ответственность единого поставщика: поскольку все детали поступают из одного источника, вы упрощаете закупки, планирование и техническое взаимодействие.

Эффективный монтаж на объекте: унифицированные спецификации делают монтаж более быстрым и предсказуемым, снижая потребность в специальных переходниках или полевых доработках.

Беспроблемная приёмка и передача: наша единообразная документация и маркировка обеспечивают беспроблемные инспекции и более быструю сдачу проектов.
