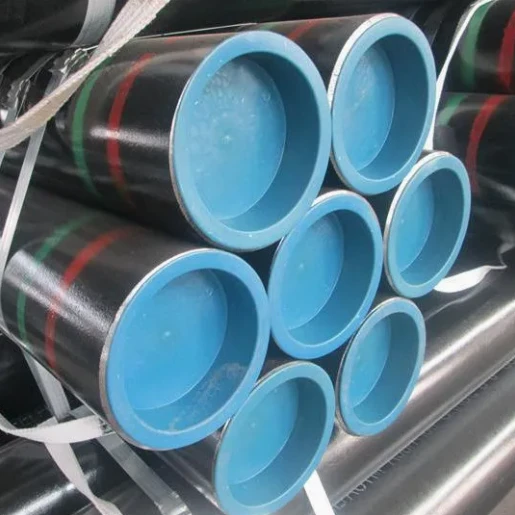

Труба API 5L: технические характеристики и диапазон поставки

Вы здесь: Главная / Труба API 5L

Труба API 5L изготавливается для систем трубопроводного транспорта, в которых марка стали (grade), толщина стенки, способ производства, уровень технических требований к продукции (PSL) и условия эксплуатации определяются как часть полной спецификации трубопроводной трубы. API Spec 5L охватывает бесшовные и сварные стальные трубопроводные трубы и устанавливает требования к материалам, производству, контролю, испытаниям, маркировке и прослеживаемости.

Эти требования совместно действуют в готовой трубе. Марка стали и PSL определяют требуемые рамки по материалу и механическим свойствам, тогда как способ производства определяет, изготавливается труба бесшовной или со сварным швом, выполненным высокочастотной сваркой (HFW) или дуговой сваркой под флюсом. Наружный диаметр и толщина стенки задают базовую геометрию трубы, а проектные условия - такие как эксплуатация при низких температурах, сероводородная среда (sour service) или дополнительные требования к ударной вязкости - могут вводить дополнительные требования к испытаниям и приёмке.

GNEE поставляет трубопроводные трубы API 5L от Grade B до X80 в исполнениях PSL1 и PSL2, охватывая бесшовное производство, а также маршруты HFW и SAW для различных диаметров трубопроводов и условий эксплуатации. Производство, контроль, подготовка торцов трубы и опциональные требования к покрытию координируются с проектной спецификацией, чтобы поставляемая труба соответствовала требуемой конфигурации трубопровода.

Область применения стандарта API 5L

API 5L устанавливает требования к бесшовным и сварным стальным трубопроводным трубам, используемым в системах трубопроводного транспорта в нефтяной и газовой промышленности. Стандарт охватывает требования к материалам, производству, размерам, испытаниям, контролю и маркировке для продукции PSL1 и PSL2. API 5L распространяется на стальные трубопроводные трубы и не охватывает литые трубы.









Диапазон поставки труб API 5L

Параметр спецификации	Доступная конфигурация
Продукция	Трубопроводная труба API 5L
Марки стали	Grade B, X42, X46, X52, X56, X60, X65, X70, X80
Уровень технических требований к продукции	PSL1 / PSL2
Производство	Бесшовные, HFW/ERW, LSAW, SSAW/HSAW и применимые конфигурации SAW
Текущий диапазон наружных диаметров GNEE	от 1/2 in. до 40 in., в зависимости от способа производства
Толщина стенки	от SCH 10 до SCH 160, STD, XS, XXS и фактическая толщина стенки по требованиям проекта
Торцы	Гладкие торцы / фаска на торцах
Типовая длина	Прибл. 20 ft / 6 м, 40 ft / 12 м или по требованиям проекта
Условия эксплуатации	Обычные трубопроводные условия, сероводородная среда (sour service) и специальные требования проекта
Поверхность / защита	Без покрытия, с лаком или окраской; системы наружного покрытия и футеровки доступны отдельно при соответствующем указании

При закупках трубопроводов фактический наружный диаметр и заданная толщина стенки должны быть подтверждены, даже если указано обозначение schedule. Описание вида «12 in. SCH 40» может быть удобным для коммерческих ссылок, но проектирование трубопровода, заводское производство и входной контроль в конечном итоге основываются на определённых размерных требованиях.

Наружные системы, такие как FBE, 3LPE или 3LPP, также следует указывать отдельно от базовых требований к трубе API 5L, поскольку проектирование покрытия, подготовка поверхности, нанесение и контроль регламентируются применимой спецификацией на покрытие, а не самим обозначением марки API 5L.

Значение буквенных суффиксов

Для трубопроводных труб PSL2 суффикс в полном обозначении марки несёт техническую информацию и не должен опускаться при закупке или проверке документации.

Суффиксы N, Q и M обозначают применимое состояние поставки. Если применяется специальное обозначение условий эксплуатации, это требование также является частью полного заказа на марку и спецификацию условий эксплуатации.

Базовая марка по прочности может быть одинаковой, но полное обозначение сообщает производителю и инспектору, как материал был произведён и поставлен. При закупке труб для замены на действующем трубопроводе исходную марку, PSL и суффикс состояния поставки следует проверять по сертификату MTC или утверждённому паспорту трубы, а не восстанавливать их только по полевой маркировке.

Для заказов с сероводородной средой требование к условиям эксплуатации также должно быть явно указано. 47-е издание включает обновлённые требования к sour service и сульфидному растрескиванию под напряжением (SSC), что подчёркивает необходимость рассматривать sour service как определённое техническое условие, а не просто коммерческое описание.

Технические характеристики труб API 5L

Спецификации труб API 5L строятся вокруг фактических требований трубопровода, а не только названия марки. Две трубы могут обе маркироваться API 5L X65 PSL2, но при этом различаться по наружному диаметру, заданной толщине стенки, способу производства, состоянию поставки, требованиям к ударной вязкости и квалификации по условиям эксплуатации. Эти различия влияют на то, как труба производится, контролируется и допускается к использованию в проекте.

Например, для магистрального трубопровода большого диаметра спецификация закупки может предусматривать трубу X65M PSL2 LSAW с определённым наружным диаметром и толщиной стенки, фаской на торцах и специальными проектными требованиями к контролю. Суффикс состояния поставки M, обозначение PSL2 и маршрут производства LSAW должны оставаться согласованными в заказе на поставку (PO), заводском сертификате и маркировке трубы. Если требуются sour service, ударная вязкость при низких температурах или дополнительный неразрушающий контроль (NDE), эти условия также должны быть чётко отражены в закупочной спецификации, а не предполагаться исходя из самой марки X65.

Это становится особенно важным при подборе заменяющих труб или рассмотрении материала от нескольких заводов. Труба с правильной номинальной маркой может оказаться непригодной, если толщина стенки, состояние поставки, технологический процесс производства или база контроля отличаются от исходной линии. Поэтому GNEE проверяет полную конфигурацию трубы на соответствие проектной спецификации до выпуска материала, чтобы поставляемую трубу можно было проверить по тем же техническим требованиям при входном контроле и монтаже на площадке.

Типы производства: бесшовные, ERW, LSAW, SSAW, HSAW и DSAW

Трубопроводные трубы API 5L могут производиться бесшовным или сварным способами. Выбор обычно определяется требуемым наружным диаметром, толщиной стенки, маркой стали, объёмом производства и проектной спецификацией, а не предположением, что один процесс универсально лучше другого. API 5L признаёт как бесшовные, так и сварные трубопроводные трубы и применяет требования к производству, контролю, испытаниям и прослеживаемости в соответствии с применимой конфигурацией продукции.

Тип производства	Как производится труба	Типичные соображения при выборе
SMLS – бесшовная	Корпус трубы формируется без продольного сварного шва	Доступность диаметров и толстостенных труб, марка, размерные допуски и требования проекта
HFW / ERW	Штрипс непрерывно формуется, а продольные кромки соединяются высокочастотным электрическим нагревом и давлением	Качество сварного шва, термообработка там, где применимо, неразрушающий контроль шва и стабильность размеров
LSAW / SAWL	Лист формуется в трубу и соединяется продольным швом дуговой сварки под флюсом	Большой диаметр, более толстая стенка, высокопрочные марки и проекты магистральных трубопроводов
HSAW / SSAW / SAWH	Рулон или штрипс формуется по спирали и соединяется спиральным швом дуговой сварки под флюсом	Производство больших диаметров, диапазон толщин стенки, приёмка проекта и требования к контролю швов

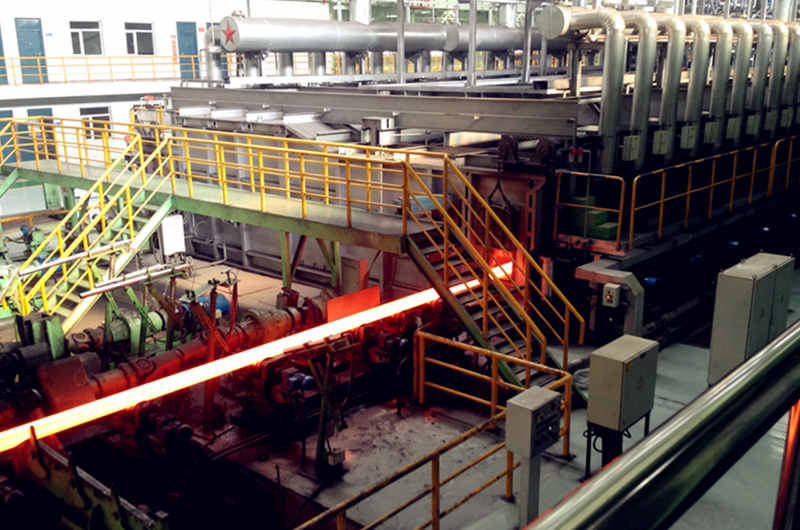

Бесшовная труба API 5L

Бесшовная труба API 5L не имеет продольного сварного шва, но это не означает, что её следует автоматически указывать для каждого трубопровода. Её практическое применение зависит от того, попадают ли требуемые марка, наружный диаметр и толщина стенки в диапазон бесшовного производства выбранного завода. Для заказов с толстой стенкой или заменяющих труб эти три значения следует проверять вместе, вместо того чтобы полагаться на общее утверждение вида «бесшовные трубы доступны до определённого диаметра».

Труба API 5L HFW / ERW

Трубы HFW производятся из непрерывно формуемого штрипса с продольным сварным швом. При закупках важен не просто вопрос, указано ли в коммерческом предложении «ERW», а то, как сварной шов был выполнен, термообработан (при необходимости), проконтролирован и документирован. Качество сварного шва настолько значимо, что API специально включил дополнительные требования к HFW в последнюю редакцию API 5L.

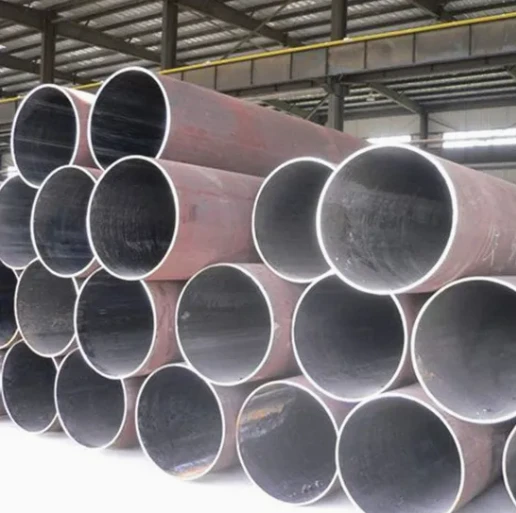

Труба API 5L LSAW

Труба LSAW обычно выбирается, когда проект требует сочетания большого диаметра, большей толщины стенки и более высокопрочных марок трубопроводных труб, что соответствует производству из листа. Продольный шов становится важной частью пакета контроля, поэтому входной контроль должен связывать идентификацию готовой трубы с применимым неразрушающим контролем шва, результатами механических испытаний и записью гидравлического испытания.

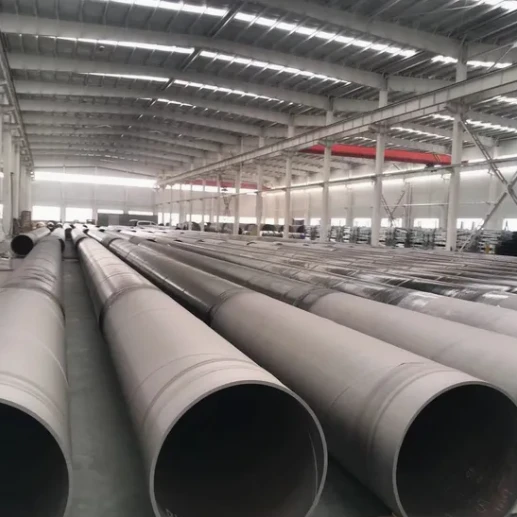

Труба API 5L HSAW / SSAW

Труба HSAW или SSAW имеет спиральный сварной шов и часто используется там, где производство из рулона соответствует программе производства труб большого диаметра. Документация API использует термин SAWH для спиральных труб дуговой сварки под флюсом и отличает их от продольного производства SAWL.

Для таких труб покупателям следует уделять особое внимание заданным наружному диаметру и толщине стенки, геометрии формовки, объёму контроля швов, состоянию торцов трубы и прослеживаемости готового стыка. Приемлемость HSAW в конечном итоге определяется спецификацией трубопровода и требованиями проекта, а не только диаметром.

Уровень технических требований PSL1 и PSL2

PSL1 и PSL2 определяют разные уровни технических требований в рамках API 5L. Их не следует рассматривать просто как стандартное и повышенное качество. Для одной и той же базовой марки PSL2 обычно применяет более жёсткие или дополнительные требования в таких областях, как химический состав, пределы механических свойств, условия производства, испытания и прослеживаемость, в зависимости от марки и требований к условиям эксплуатации.

Это различие становится важным, когда труба заказывается для магистрального трубопровода или используется для замены материала, уже находящегося в эксплуатации. Труба API 5L X52 PSL1 и труба X52 PSL2 могут иметь одну и ту же базовую марку по прочности, но не являются автоматически взаимозаменяемыми, поскольку применимые ограничения по химическому составу, диапазоны прочности, требования к испытаниям и производственные записи могут различаться. Поэтому требуемый PSL должен оставаться согласованным в заказе на поставку, сертификате MTC, маркировке трубы и контрольных документах.

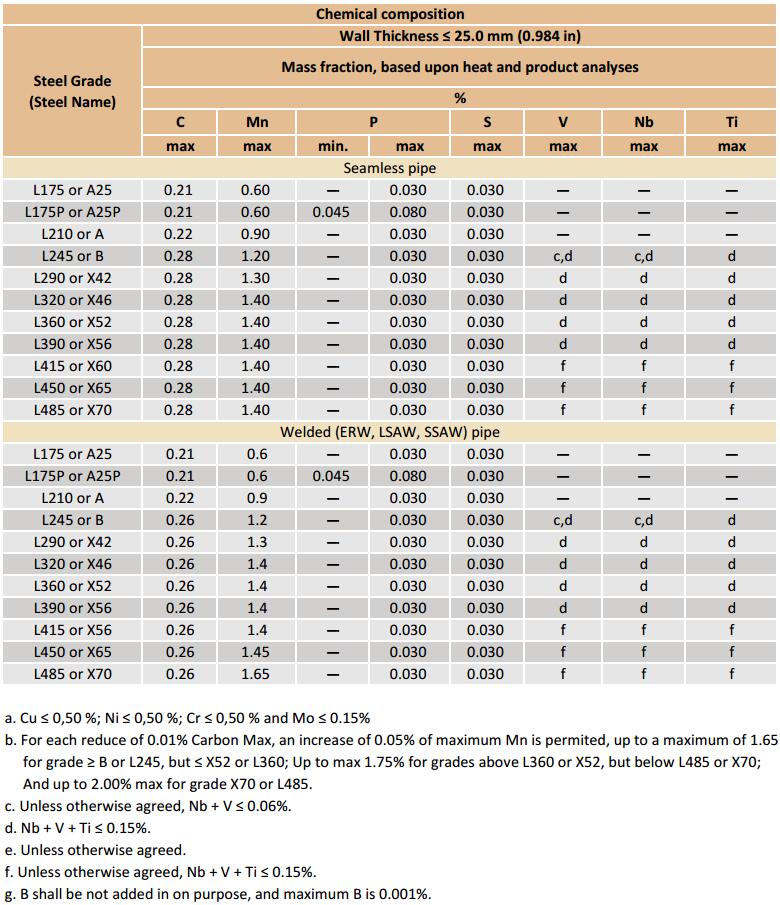

Химический состав трубы API 5L PSL1

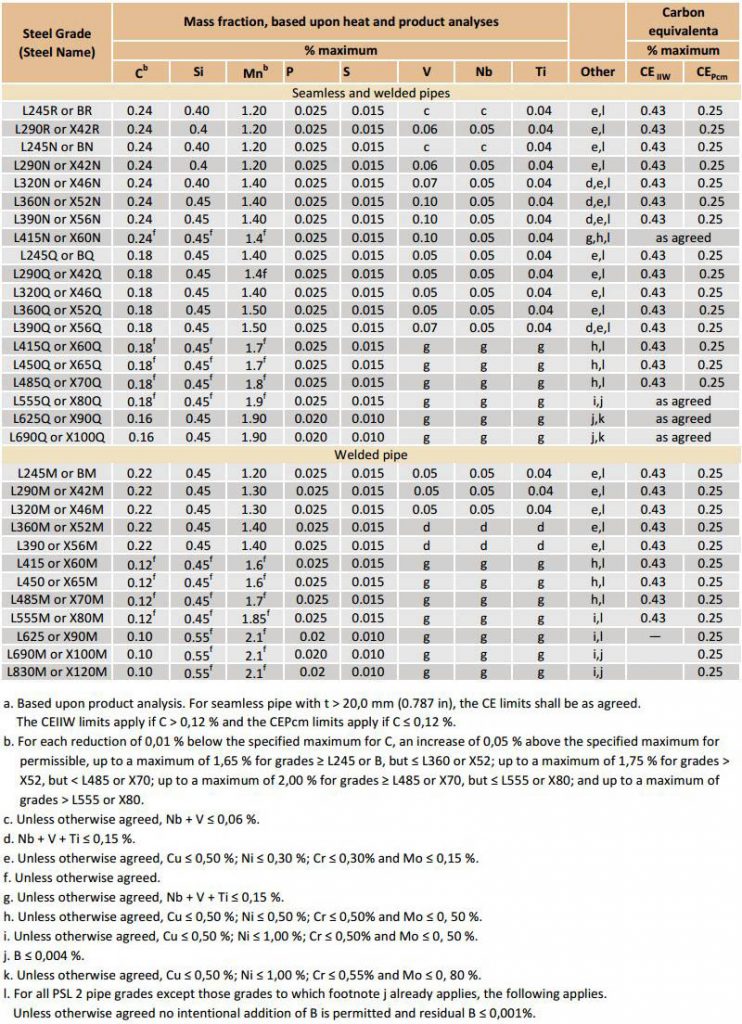

Химический состав труб API 5L PSL2



Механические свойства

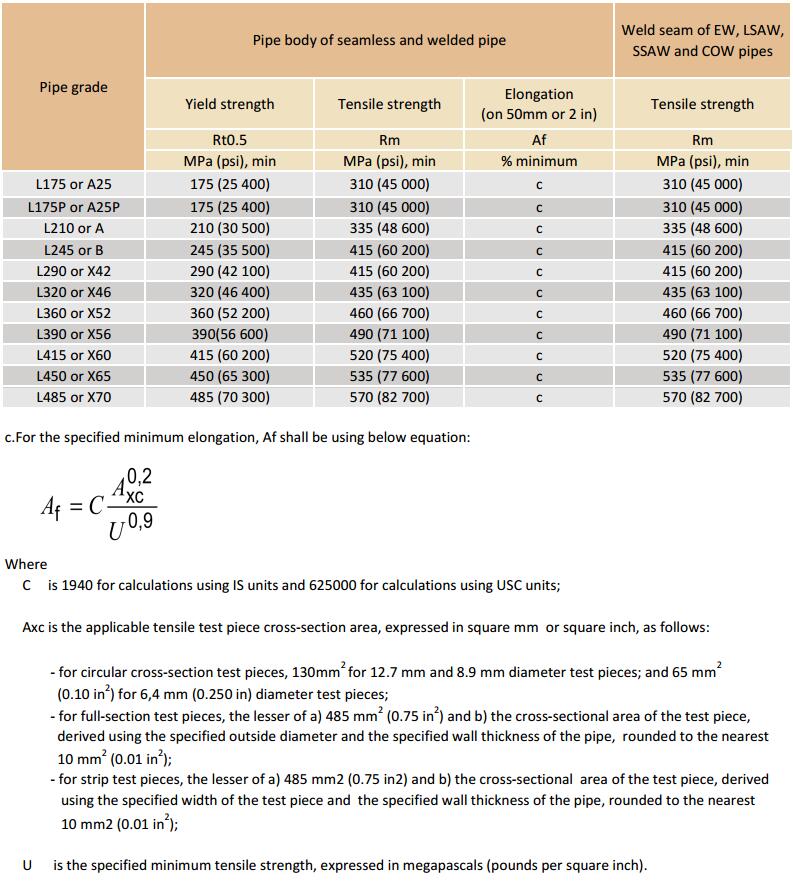

Предел текучести и прочность на растяжение для API 5L PSL1





Контроль и испытания труб API 5L

Контроль труб API 5L соответствует способу производства, PSL, марке и требованиям к условиям эксплуатации заказа. Например, трубопроводная труба PSL2 HFW имеет иной фокус контроля по сравнению с обычной бесшовной трубой PSL1: первая требует особого внимания к продольному шву и связанным с ним записям, тогда как материал для sour service может вводить дополнительные требования к твёрдости, вязкости или стойкости к растрескиванию.

Перед выпуском труба проверяется на соответствие заказанному наружному диаметру, заданной толщине стенки, длине, прямолинейности и состоянию торцов. Затем результаты механических испытаний связываются с соответствующей плавкой или производственной партией, а для сварных труб дополнительно требуется применимый контроль сварного шва и зоны термического влияния. API Spec 5L охватывает производство, контроль, испытания, маркировку и прослеживаемость, а его действующие требования специально охватывают такие области, как квалификация NDE, ударная вязкость, контроль расслоений, качество сварных швов HFW и контроль гидравлических испытаний.

Контроль / испытание	Что проверяется	Значение для закупок
Размерный контроль	Наружный диаметр, толщина стенки, длина, прямолинейность и геометрия торцов трубы	Подтверждает соответствие поставляемой трубы заказанным размерам и требованиям монтажа
Визуальный контроль	Корпус трубы, торцы и видимое состояние поверхности	Выявляет повреждения при перевозке и недопустимые производственные дефекты поверхности до выпуска
Испытание на растяжение	Предел текучести, прочность на растяжение и применимые требования к относительному удлинению	Подтверждает соответствие производственной партии механическим требованиям заказанной марки и PSL
Гидравлическое испытание	Герметичность под давлением готовой трубы и сварного шва, где применимо	Обеспечивает проверку герметичности под давлением на стадии производства перед отгрузкой
Неразрушающий контроль	Корпус трубы и/или сварной швов в соответствии со способом производства и спецификацией	Выявляет значимые внутренние или поверхностные несплошности без повреждения готовой трубы
Испытание на удар	Вязкость материала, где требуется маркой, PSL, температурой или проектной спецификацией	Важно там, где стойкость к хрупкому разрушению является частью основы проектирования трубопровода
Испытание на изгиб / сплющивание	Пластичность и поведение сварного соединения для применимых конфигураций труб	Оценивает способность материала или сварной зоны выдерживать заданную деформацию без недопустимого разрушения
Твёрдость / испытания для sour service	Твёрдость и дополнительные свойства, связанные с условиями эксплуатации, где указано	Актуально для sour service и других проектов с дополнительными требованиями к материалу
Проверка маркировки и прослеживаемости	Марка, PSL, идентификация плавки/партии и маркировка трубы в сопоставлении с производственными документами	Связывает физическую трубу с её сертификатом MTC и записями контроля

Гидравлические испытания и контроль NDE

Гидравлические испытания подтверждают герметичность под давлением готовой трубы API 5L. Давление и длительность испытания должны соответствовать применимой спецификации для заказанной трубы, а не произвольной кратной величине расчётного давления. Для сварных труб требуемый неразрушающий контроль сварного шва должен сохранять прослеживаемость к производственной партии и готовой трубе.

Механические и эксплуатационные испытания

Испытания на растяжение подтверждают требуемый уровень прочности. Испытания на удар, изгиб, сплющивание, твёрдость и испытания для sour service применяются там, где они требуются маркой, PSL, способом производства или условиями эксплуатации проекта; это не идентичные требования для каждой трубы API 5L.

Прослеживаемость контроля

Входной контроль должен обеспечивать возможность проследить чёткую цепочку записей:

Маркировка трубы → Плавка / партия → Сертификат MTC → Размерный контроль → Механические испытания → Неразрушающий контроль (NDE) → Гидравлическое испытание

Это позволяет проверять поставленную трубу на соответствие полной закупочной спецификации, а не только марке API 5L, нанесённой на трубу.







Почему выбирают GNEE для труб API 5L

GNEE контролирует заказы труб API 5L от проверки технической спецификации через производство, контроль и окончательную отгрузку. До начала производства марка, PSL, технологический процесс, размеры, состояние поставки и специальные требования проекта проверяются на соответствие утверждённой спецификации, что снижает количество расхождений, которые иначе проявились бы только при проверке документации или на площадке.

За производством и контролем следуют идентификация плавок и партий, при этом результаты механических испытаний, применимый неразрушающий контроль, записи гидравлических испытаний и размерный контроль сохраняют прослеживаемость до поставленной трубы. Для проектов, требующих фаски на торцах, FBE, 3LPE, 3LPP или иной защиты поверхности, эти требования могут быть согласованы с базовой трубой, чтобы состояние трубы, подготовка торцов и документация оставались согласованными при поставке.

GNEE также поддерживает повторные и заменяющие заказы, где важна согласованность с ранее поставленным материалом. Существующие сертификаты MTC, маркировки труб и проектные спецификации могут быть сопоставлены с новыми производственными требованиями, что помогает сохранять преемственность по марке, размерам и технической приёмке при потребности в дополнительных трубах API 5L.

Часто задаваемые вопросы

В1: Не автоматически. Марка более высокой прочности не является прямой заменой, если не проверены проектирование трубопровода, толщина стенки, состояние поставки, вязкость, процедура сварки и смежные компоненты. Замена марки должна быть утверждена на соответствие исходному проекту и проектной спецификации.

В2: Нет. Само по себе PSL2 не обеспечивает пригодность для sour service. Трубы для sour service требуют применимых требований API 5L к условиям эксплуатации и проектных мер контроля свойств материала, испытаний и стойкости к растрескиванию. Последняя редакция API 5L также содержит обновлённые требования к sour service и сульфидному растрескиванию под напряжением.

В3: Проверьте статус лицензии производителя на знак API Monogram и лицензированный объём продукции в API Composite List, затем убедитесь, что маркировка продукции и документация соответствуют этой лицензии. API указывает, что только лицензированные производители уполномочены наносить знак API Monogram на соответствующую продукцию в рамках их лицензированного объёма.

В4: Нет. API 5L - это спецификация на трубопроводные трубы для систем трубопроводного транспорта, тогда как ASTM A106 охватывает бесшовные трубы из углеродистой стали для эксплуатации при высоких температурах. Даже если размеры или прочность кажутся схожими, замена требует инженерной проверки материала, механических свойств, испытаний и применимых требований к проектированию трубопровода.

В5: Спецификация базовой трубы и требования к покрытию должны определяться отдельно. Помимо марки, PSL, наружного диаметра и толщины стенки, в заказе следует указать систему покрытия, применимый стандарт на покрытие, требуемую толщину, участок без покрытия на торцах трубы и требования к контролю, чтобы готовая труба была пригодна для сварки и монтажа на площадке.
